(60.501[003]) - LOADER BOOM MOUNTING PARTS (S/N 591059-UP)

Запчасти Case 321D (60.501[003]) - LOADER BOOM MOUNTING PARTS (S/N 591059-UP) No Description

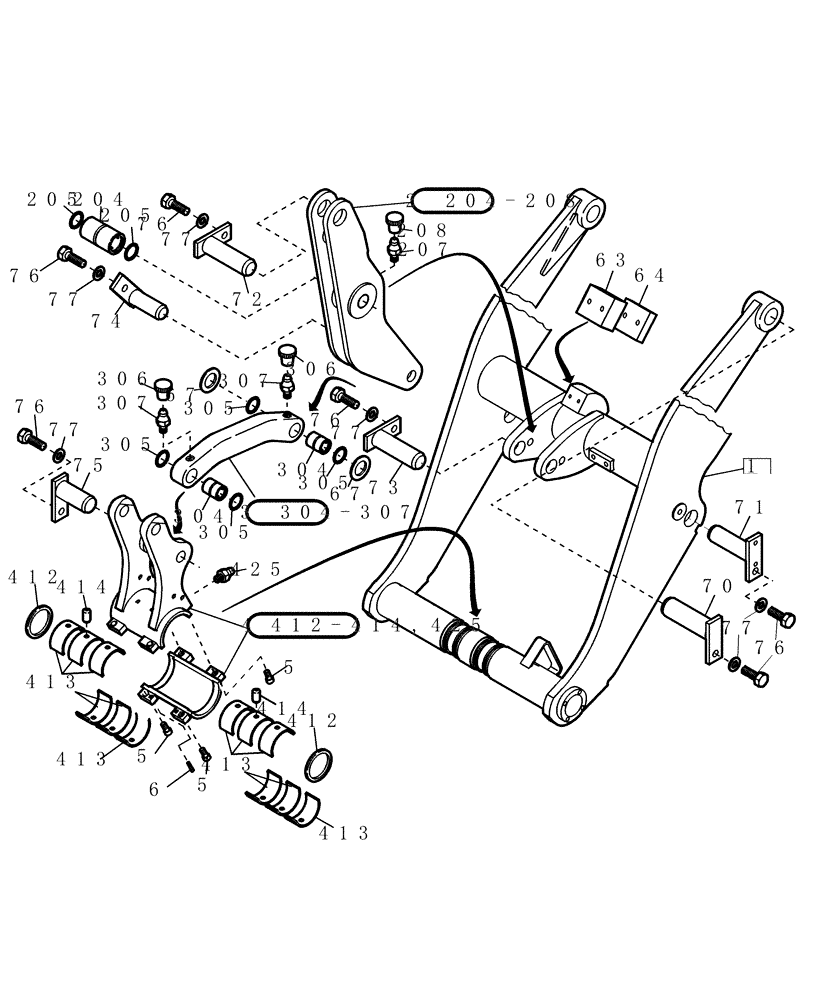

Схема запчастей Case 321D - (60.501[003]) - LOADER BOOM MOUNTING PARTS (S/N 591059-UP) No Description
75
305
6
76
204-208
5
70
305
307
67
1
208
414
72
3
77
304
425
73
2
412
413
304
413
207
67
63
306
71
76
412
413
204
304-307
77
64
413
205
306
76
77
76
4
414
305
307
77
74
77
5
305
205
76
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

NS

NOT SERVICED

SEE FIGURE 60.502/001

1шт.

2

422425A1

PIVOTING ARM

1шт.

3

422426A1

CRANKED LINK

1шт.

4

423610A1

LEVER

1шт.

5

1636882

SCREW,Cyl Hd, M16 x 35mm, Cl 8.8

4шт.

6

13828

LOCK PIN,M8 x 45, Slotted

2шт.

63

422433A1

PLATE

2шт.

64

422434A1

PLATE

2шт.

67

422435A1

BACK-UP RING

2шт.

70

422436A1

PIN

2шт.

71

422437A1

PIN

2шт.

72

422110A1

PIN

1шт.

73

422438A1

PIN

1шт.

74

422110A1

PIN

1шт.

75

422439A1

PIN

1шт.

76

614-10016

BOLT,Hex, M10 x 1.5 x 16mm, Cl 8.8, Full Thd

8шт.

77

420197A1

WASHER

8шт.

204

422440A1

BUSHING

1шт.

205

422422A1

RING

2шт.

207

933781R1

LUBE NIPPLE,M10 x 1

1шт.

208

420886A1

CAP

1шт.

304

422428A1

BUSHING

2шт.

305

420884A1

RING

4шт.

306

420886A1

CAP

2шт.

307

420268A1

LUBE NIPPLE

2шт.

412

423559A1

RING

2шт.

413

422432A1

BEARING HALF

12шт.

414

420909A1

PIN

12шт.

425

420268A1

LUBE NIPPLE

4шт.
