(01.680[001]) - WHEEL COVER INSTALLATION (S/N 591052-UP)

Запчасти Case 321D (01.680[001]) - WHEEL COVER INSTALLATION (S/N 591052-UP) No Description

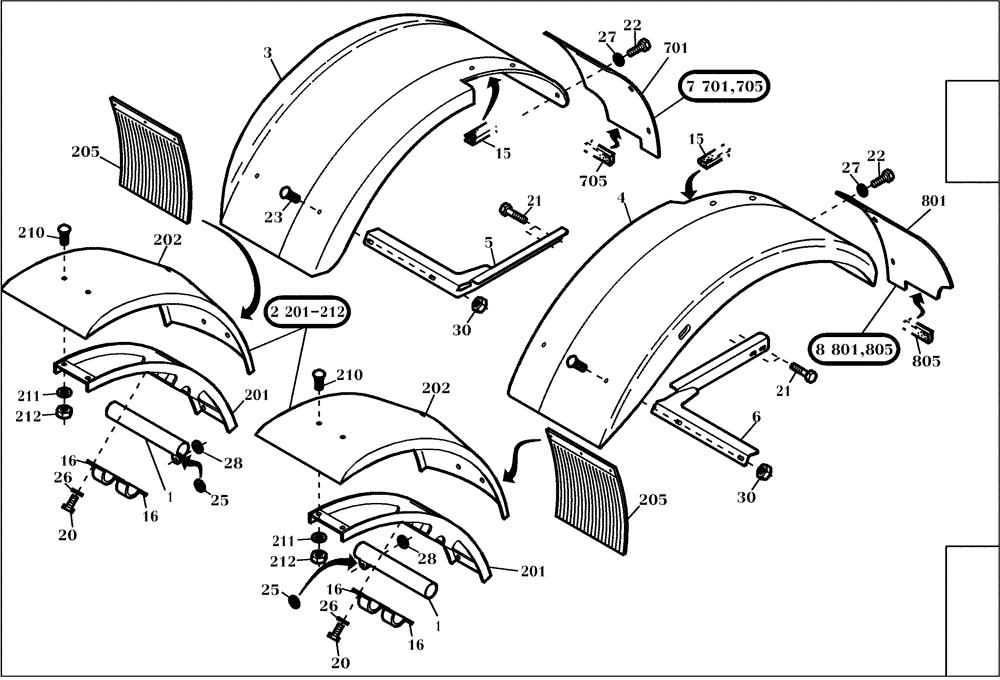

Схема запчастей Case 321D - (01.680[001]) - WHEEL COVER INSTALLATION (S/N 591052-UP) No Description
210
201
26
20
210
3
25
30
212
20
801
211
23
27
16
202
201-212
701
205
30
21
5
22
1
21
26
202
6
28
15
1
16
8
211
212
16
27
22
205
28
2
805
7
25
4
16
201
705
15
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

422716A1

MUD DEFLECTOR

2шт.

2

422717A1

MUD DEFLECTOR

2шт.

3

422718A1

MUD DEFLECTOR

1шт.

4

422719A1

MUD DEFLECTOR

1шт.

5

422720A1

HOLDER

1шт.

6

422721A1

HOLDER

1шт.

7

422722A1

PROTECTIVE COVER

1шт.

8

422723A1

PROTECTIVE COVER

1шт.

15

422724A1

SEAL

1шт.

16

422725A1

CLAMP

2шт.

20

614-10030

BOLT,Hex, M10 x 1.5 x 30mm, Cl 8.8, Full Thd

8шт.

21

422726A1

CAPSCREW

5шт.

22

614-8025

BOLT,Hex, M8 x 1.25 x 25mm, Cl 8.8, Full Thd

16шт.

23

423730A1

BOLT

4шт.

25

420201A1

WASHER

2шт.

27

420222A1

WASHER

42шт.

28

895-15008

WASHER,9mm ID x 20mm OD x 1.6mm Thk

4шт.

30

832-10408

NUT,M8 x 1.25, Cl 8.8

25шт.

201

422729A1

SUPPORT

1шт.

202

422730A1

MUD DEFLECTOR

1шт.

205

423731A1

FRONT FENDER

1шт.

210

422727A1

SCREW

6шт.

211

420222A1

WASHER

6шт.

212

832-10408

NUT,M8 x 1.25, Cl 8.8

6шт.

701

422732A1

PROTECTIVE COVER

1шт.

705

422733A1

GUARD

1шт.

801

422734A1

PROTECTIVE COVER

1шт.

805

422733A1

GUARD

1шт.

26

895-15010

WASHER,11mm ID x 24mm OD x 2mm Thk

8шт.
