(64.015[2989622000]) - CLAMSHELL ASSEMBLY PARTS

Запчасти Case 321D (64.015[2989622000]) - CLAMSHELL ASSEMBLY PARTS (82) - FRONT LOADER & BUCKET

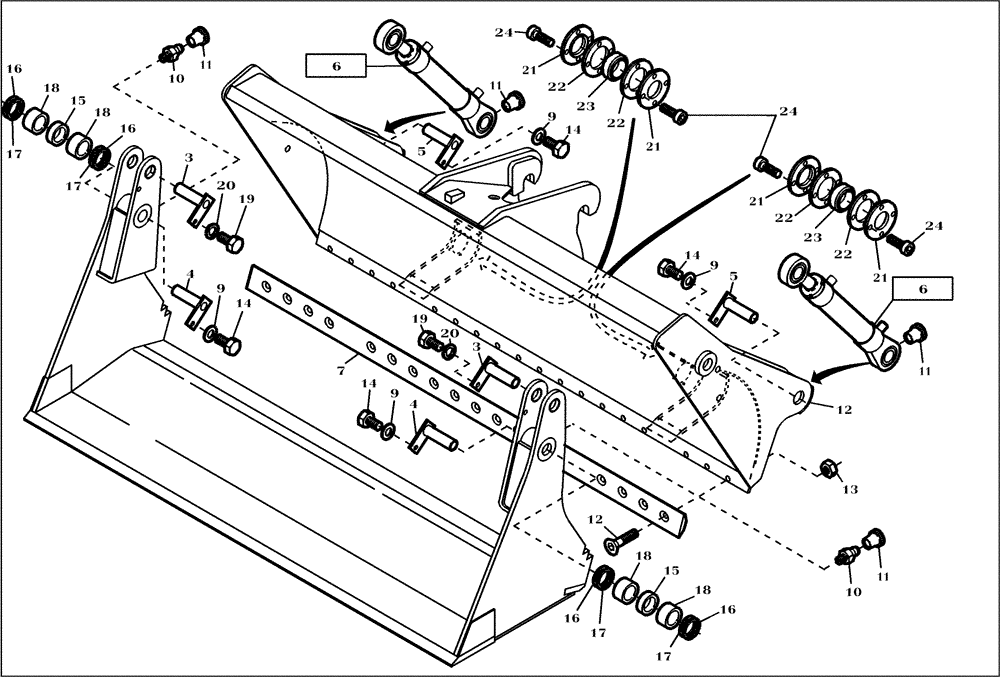

Схема запчастей Case 321D - (64.015[2989622000]) - CLAMSHELL ASSEMBLY PARTS (82) - FRONT LOADER & BUCKET
14
3
11
11
22
9
20
5
16
12
17
18
9
11
21
9
15
18
22
18
21
14
6
16
24
21
20
15
10
18
21
19
5
6
13
14
3
23
14
16
17
19
4
4
7
17
22
9
12
24
10
11
22
17
23
16
24
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

3

2182488

PIN

Replaces 421474A1

2шт.

4

1585665

PIN

Replaces 421475A1

2шт.

5

2182489

PIN

Replaces 421477A1

2шт.

6

1751468

HYDRAULIC CYLINDER,Double Acting, 40mm Rod, 210mm Stroke

Dump, See Fig 24.062

2шт.

7

2212388

CUTTING EDGE

85 x 2030, Replaces 421978A1

1шт.

9

530811

WASHER

Replaces 420197A1

4шт.

10

10528

LUBE NIPPLE

Replaces 933781R1

2шт.

11

118981

CAP

Replaces 420886A1

6шт.

12

2978099

SCREW

M10 x 40-8.8-A3B

18шт.

13

8475948

NUT,M10 x 1.5, Cl 8

Replaces 832-10410

18шт.

14

300383

BOLT,Hex, M10 x 1.5 x 16mm, Cl 8.8, Full Thd

4шт.

15

1180589

SLEEVE

Replaces 421498A1

2шт.

16

1180063

RING

Replaces 421499A1

4шт.

17

1175728

KIT

Replaces 420924A1

4шт.

18

33454

BUSHING

ELASTIC 40/50 x 36, Replaces 421500A1

4шт.

19

63310

BOLT,Hex, M12 x 20mm, Cl 8.8, Full Thd

Replaces 614-12020

2шт.

20

2975164

WASHER

2шт.

21

2212197

COVER

Replaces 421845A1

4шт.

22

2212384

WASHER

Replaces 421847A1

4шт.

23

2973021

SPHERICAL BEARING

50/75 x 35/28-2RS

2шт.

24

2186417

SCREW

Replaces 421314A1

16шт.
