(20.560[2811547000]) - HYDRAULIC SYSTEM QUICK-HITCH

Запчасти Case 321D (20.560[2811547000]) - HYDRAULIC SYSTEM QUICK-HITCH (35) - HYDRAULIC SYSTEMS

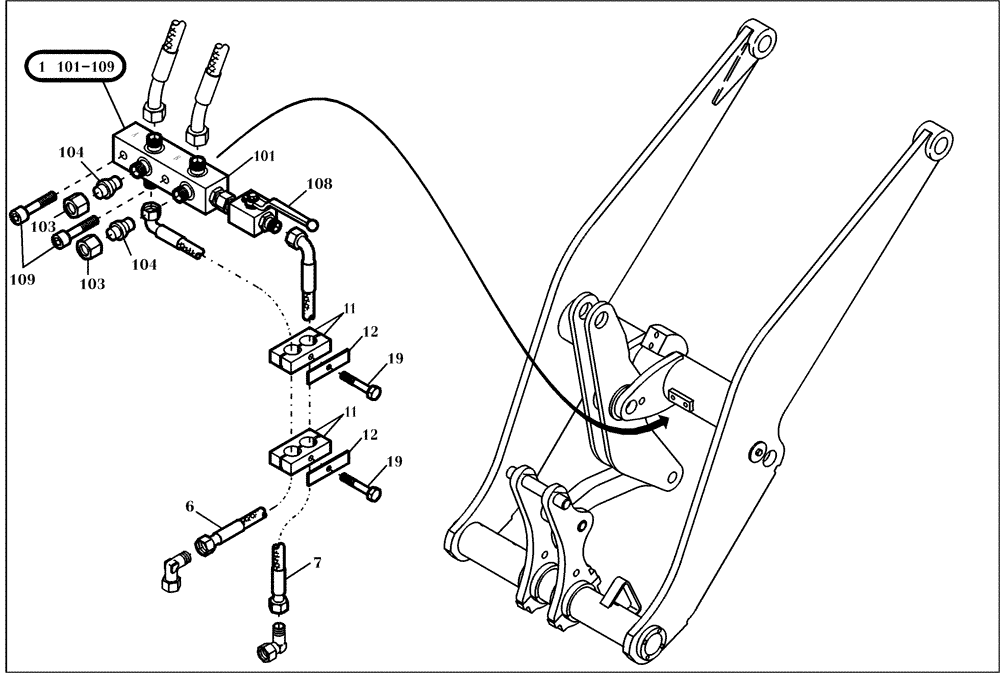

Схема запчастей Case 321D - (20.560[2811547000]) - HYDRAULIC SYSTEM QUICK-HITCH (35) - HYDRAULIC SYSTEMS
6
b
7
11
104
19
109
103
1 101-109
12
103
108
a
104
101
11
12
19
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

2212539

VALVE

Replaces 422392A1

1шт.

6

2268305

HYDRAULIC HOSE

10 x 1150 N/N90-2SN, Replaces 422393A1

1шт.

7

2268306

HYDRAULIC HOSE

10 x 1075 N/N90-2SN, Replaces 422394A1

1шт.

11

1558227

CLAMP

Replaces, 420899A1

2шт.

12

775753

PLATE

Replaces 420900A1

2шт.

19

55085

BOLT,Hex, M8 x 45mm, Cl 8.8

Replaces 814-8045

2шт.

101

2212538

HYDRAULIC VALVE

Replaces 422395A1

1шт.

103

10667

NUT

Replaces 3138531R1

2шт.

104

2292288

HYD CONNECTOR

Replaces 420903A1

2шт.

108

145164

CONTROL VALVE

Replaces 420904A1

1шт.

109

2976368

SCREW

CYL.HEAD M10 x 35-8.8-A3B

2шт.
