(02.215[002]) - CAMSHAFT DRIVE (OPTION) (S/N 581101-UP)

Запчасти Case 221D (02.215[002]) - CAMSHAFT DRIVE (OPTION) (S/N 581101-UP) (23) - FOUR WHEEL DRIVE SYSTEM

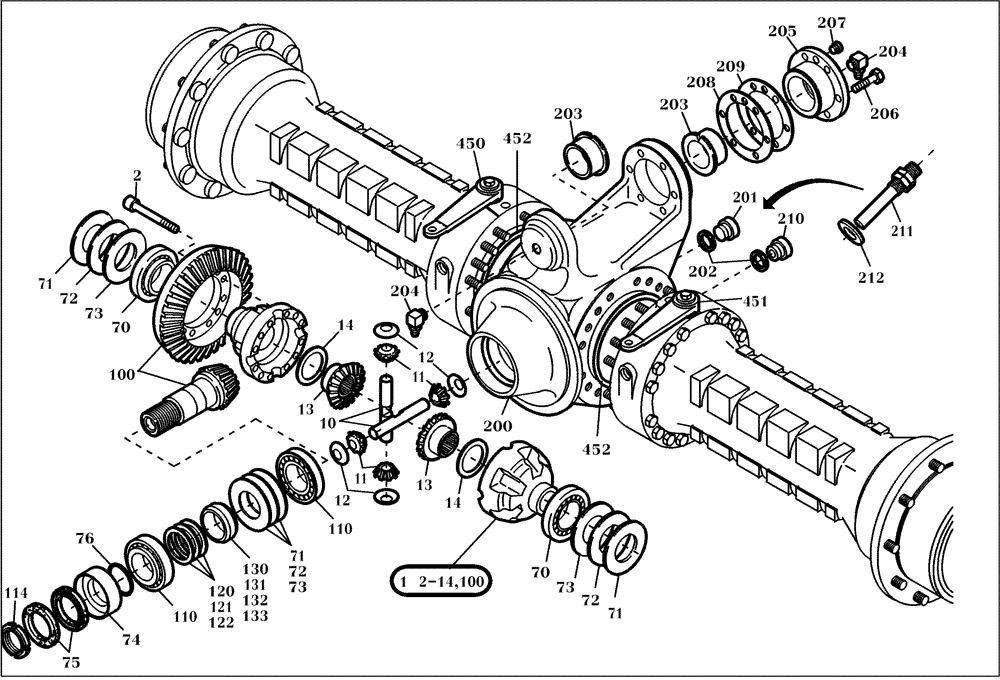

Схема запчастей Case 221D - (02.215[002]) - CAMSHAFT DRIVE (OPTION) (S/N 581101-UP) (23) - FOUR WHEEL DRIVE SYSTEM
72
204
110
210
11
133
132
200
131
120
10
121
130
14
71
75
204
12
73
203
71
100
450
72
13
14
114
71
74
205
451
122
201
2
209
202
76
70
211
110
203
207
452
452
13
11
206
73
208
12
212
70
73
72
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

424258A1

BEVEL GEAR

1шт.

2

420293A1

SCREW

12шт.

10

420295A1

PINION CARRIER

2шт.

11

420296A1

PLANETARY GEAR

4шт.

12

420297A1

BELLEVILLE WASHER

4шт.

13

420298A1

GEAR, BEVEL

BEVEL GEAR

2шт.

14

420299A1

SET

2шт.

70

420300A1

TAPERED BEARING

2шт.

71

420301A1

SPACER, RING

1шт.

72

420302A1

SPACER, RING

1шт.

73

420303A1

SPACER, RING

1шт.

74

423993A1

RING

1шт.

75

423994A1

SEAL

2шт.

76

423995A1

SEAL

1шт.

100

423996A1

BEVEL GEAR

1шт.

110

423997A1

BEARING ASSY

2шт.

114

423998A1

NUT

1шт.

120

423999A1

SHIM

1шт.

121

424001A1

SHIM

1шт.

122

424003A1

SHIM

1шт.

130

424005A1

BUSHING

1шт.

131

424006A1

BUSHING

1шт.

132

424007A1

BUSHING

1шт.

133

424008A1

BUSHING

1шт.

200

424009A1

HOUSING

1шт.

201

933799R1

PLUG,Hex Soc, M24 x 1.5

1шт.

202

A48812

SEALING RING,M24 x 29 x 1.5

2шт.

203

420338A1

BUSHING

2шт.

204

706472R91

NIPPLE, LUBE

NIPPLE

2шт.

205

420339A1

LID

1шт.

206

626-10030

BOLT,Hex, M10 x 1.5 x 30mm, Cl 10.9, Full Thd

6шт.

207

420341A1

PLUG

2шт.

208

420342A1

SPACER, RING

3шт.

209

420343A1

SPACER, RING

3шт.

210

424259A1

PLUG

1шт.

211

424010A1

SENSOR

1шт.

212

424011A1

WASHER

1шт.

450

NS

NOT SERVICED

SEE FIGURE 19.202/001

1шт.

451

NS

NOT SERVICED

SEE FIGURE 19.202/002

1шт.

452

420323A1

O-RING

2шт.
