(02.215[001]) - CAMSHAFT DRIVE FAST GEAR (OPTION) (S/N 581101-UP)

Запчасти Case 221D (02.215[001]) - CAMSHAFT DRIVE FAST GEAR (OPTION) (S/N 581101-UP) (23) - FOUR WHEEL DRIVE SYSTEM

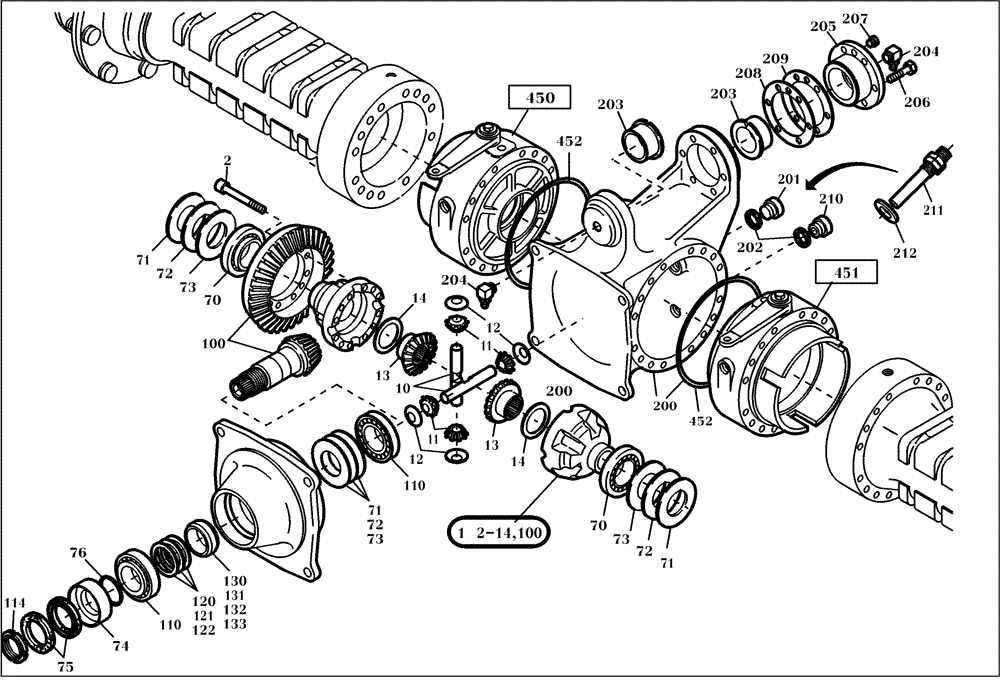

Схема запчастей Case 221D - (02.215[001]) - CAMSHAFT DRIVE FAST GEAR (OPTION) (S/N 581101-UP) (23) - FOUR WHEEL DRIVE SYSTEM
212
206
207
73
204
71
201
204
110
75
121
200
450
200
70
203
72
70
11
14
110
76
120
452
209
130
211
12
73
122
202
10
71
72
13
74
208
72
451
132
131
12
73
100
452
71
2
205
210
114
11
13
14
133
203
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

423992A1

BEVEL GEAR

1шт.

2

420293A1

SCREW

12шт.

10

420295A1

PINION CARRIER

2шт.

11

420296A1

PLANETARY GEAR

4шт.

12

420297A1

BELLEVILLE WASHER

4шт.

13

420332A1

GEAR, BEVEL

BEVEL GEAR

2шт.

14

420333A1

WASHER

2шт.

70

420300A1

TAPERED BEARING

2шт.

71

420301A1

SPACER, RING

1шт.

72

420302A1

SPACER, RING

1шт.

73

420303A1

SPACER, RING

1шт.

74

423993A1

RING

1шт.

75

423994A1

SEAL

2шт.

76

423995A1

SEAL

1шт.

100

423996A1

BEVEL GEAR

1шт.

110

423997A1

BEARING ASSY

2шт.

114

423998A1

NUT

1шт.

120

423999A1

SHIM

1шт.

121

424001A1

SHIM

1шт.

122

424003A1

SHIM

1шт.

130

424005A1

BUSHING

1шт.

131

424006A1

BUSHING

1шт.

132

424007A1

BUSHING

1шт.

133

424008A1

BUSHING

1шт.

200

424009A1

HOUSING

1шт.

201

933799R1

PLUG,Hex Soc, M24 x 1.5

1шт.

202

A48812

SEALING RING,M24 x 29 x 1.5

2шт.

203

420338A1

BUSHING

2шт.

204

706472R91

NIPPLE, LUBE

NIPPLE

2шт.

205

420339A1

LID

1шт.

206

626-10030

BOLT,Hex, M10 x 1.5 x 30mm, Cl 10.9, Full Thd

6шт.

207

420341A1

PLUG

2шт.

208

420342A1

SPACER, RING

3шт.

209

420343A1

SPACER, RING

3шт.

210

420317A1

PLUG

1шт.

211

424010A1

SENSOR

1шт.

212

424011A1

WASHER

1шт.

450

NS

NOT SERVICED

SEE FIGURE 19.202/001

1шт.

451

NS

NOT SERVICED

SEE FIGURE 19.202/002

1шт.

452

420323A1

O-RING

2шт.
