(01.812[001]) - STEPS COMPLETE (S/N 581127-581139)

Запчасти Case 221D (01.812[001]) - STEPS COMPLETE (S/N 581127-581139) (90) - PLATFORM, CAB, BODYWORK AND DECALS

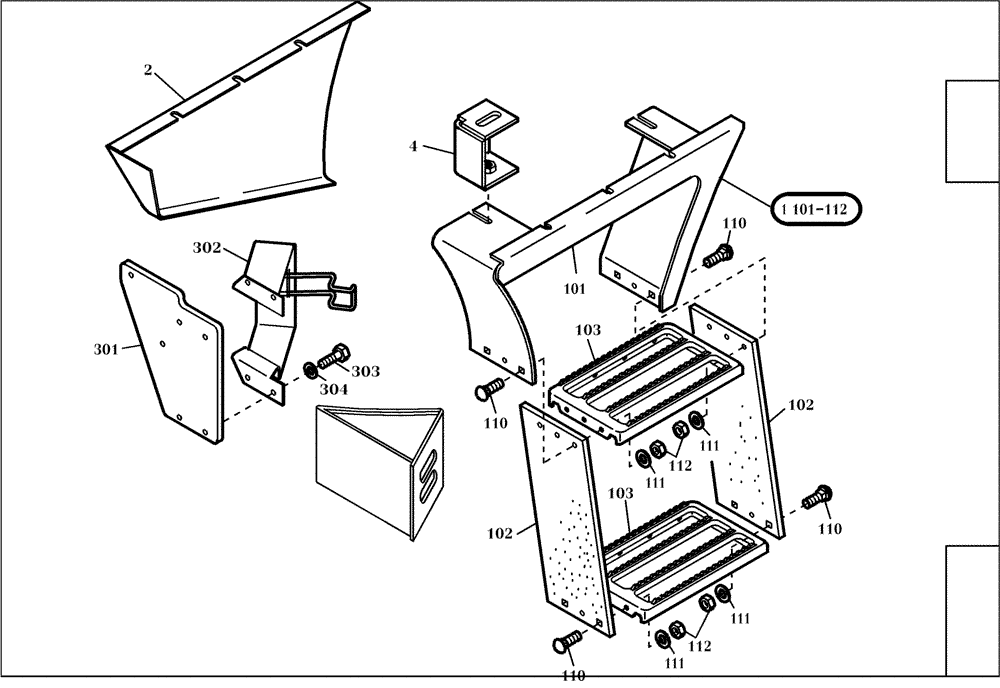

Схема запчастей Case 221D - (01.812[001]) - STEPS COMPLETE (S/N 581127-581139) (90) - PLATFORM, CAB, BODYWORK AND DECALS
111
111
110
101-112
302
1
111
102
110
110
2
103
112
303
304
101
4
102
103
112
301
110
111
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

423517A1

FOOT BOARD

1шт.

2

423518A1

COVER

1шт.

4

423519A1

ADAPTER

1шт.

101

423520A1

STEP

1шт.

102

423521A1

BAND

2шт.

103

423522A1

STEP

2шт.

110

423523A1

SCREW

8шт.

111

895-15008

WASHER,9mm ID x 20mm OD x 1.6mm Thk

8шт.

112

832-10408

NUT,M8 x 1.25, Cl 8.8

8шт.

301

423515A1

SUPPORT

1шт.

302

423516A1

SUPPORT

1шт.

303

614-8012

BOLT,Hex, M8 x 1.25 x 12mm, Cl 8.8, Full Thd

4шт.

304

895-15008

WASHER,9mm ID x 20mm OD x 1.6mm Thk

4шт.
