(01.811[001]) - STEPS MOUNTING PARTS (S/N 581127-581139)

Запчасти Case 221D (01.811[001]) - STEPS MOUNTING PARTS (S/N 581127-581139) (90) - PLATFORM, CAB, BODYWORK AND DECALS

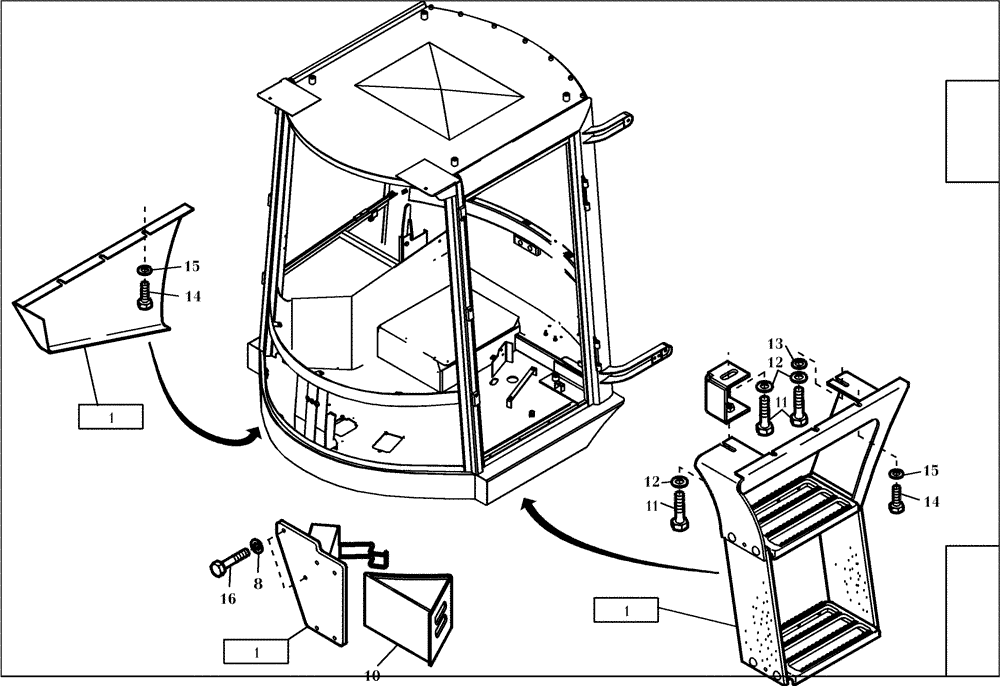

Схема запчастей Case 221D - (01.811[001]) - STEPS MOUNTING PARTS (S/N 581127-581139) (90) - PLATFORM, CAB, BODYWORK AND DECALS
11
13
15
1
12
14
12
15
1
16
1
8
14
10
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

NS

NOT SERVICED

SEE FIGURE 01.812/001

1шт.

8

423512A1

WASHER

2шт.

10

423509A1

WEDGE

1шт.

11

627-12045

BOLT,Hex, M12 x 1.75 x 45mm, Cl 10.9, Full Thd

3шт.

12

420486A1

WASHER

3шт.

13

422293A1

WASHER

1шт.

14

614-8020

BOLT,Hex, M8 x 1.25 x 20mm

6шт.

15

420222A1

WASHER

6шт.

16

120112

BOLT,Hex, M10 x 1.5 x 40mm, Cl 8.8, Full Thd

2шт.
