(60.502[001]) - LOADER BOOM (S/N 581101-UP)

Запчасти Case 221D (60.502[001]) - LOADER BOOM (S/N 581101-UP) (82) - FRONT LOADER & BUCKET

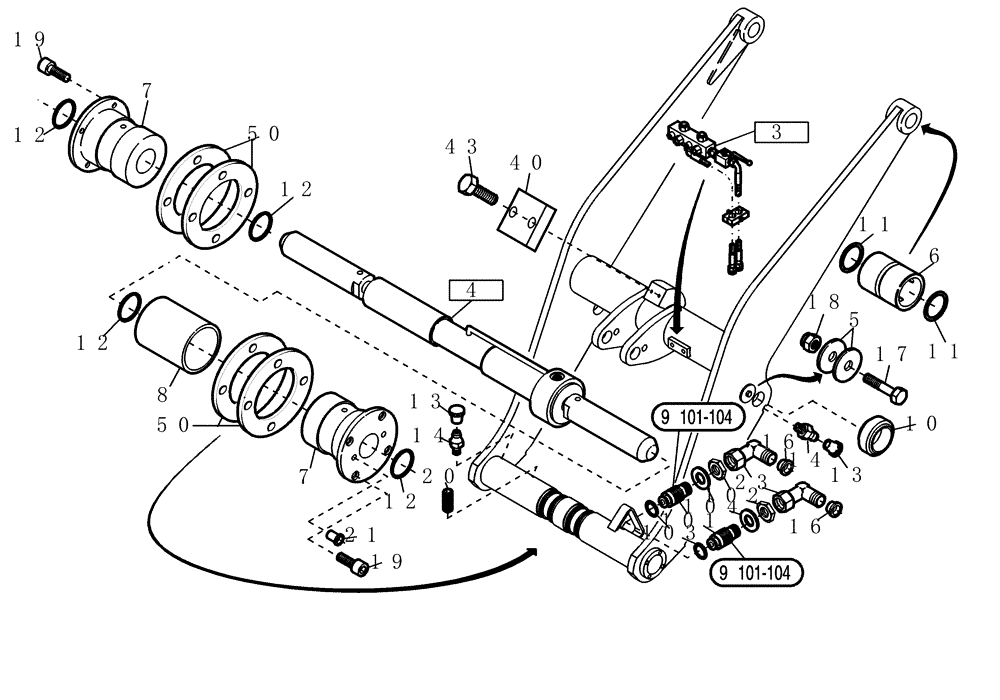

Схема запчастей Case 221D - (60.502[001]) - LOADER BOOM (S/N 581101-UP) (82) - FRONT LOADER & BUCKET
13
43
18
4
.
14
10
11
13
6
12
5
20
104
16
7
101
19
103
102
7
12
12
17
16
12
23
14
3
40
19
8
11
50
21
50
.
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

3

NS

NOT SERVICED

SEE FIGURE 20.560/001

1шт.

4

NS

NOT SERVICED

SEE FIGURE 24.010/001

1шт.

5

422593A1

WASHER

4шт.

6

422594A1

BUSHING

2шт.

7

422420A1

HUB

2шт.

8

422421A1

SLEEVE

1шт.

9

424161A1

KIT

2шт.

10

421614A1

BEARING

2шт.

11

422592A1

RING

4шт.

12

422423A1

O-RING

4шт.

13

420886A1

CAP

6шт.

14

420268A1

LUBE NIPPLE

6шт.

16

420888A1

PLUG

2шт.

17

814-10050

BOLT,Hex, M10 x 1.5 x 50mm, Cl 8.8

2шт.

18

100037

LOCK NUT,M10 x 1.5, Cl 8

2шт.

19

420889A1

SCREW

8шт.

20

420891A1

PIN

3шт.

21

420892A1

PLUG

4шт.

23

420894A1

ELBOW

2шт.

40

422595A1

PLATE

1шт.

43

614-16040

BOLT,Hex, M16 x 2 x 40mm, Cl 8.8, Full Thd

2шт.

50

2813186

WASHER

4шт.

101

423944A1

HYD CONNECTOR

2шт.

102

423945A1

NUT

2шт.

103

423448A1

SEALING RING

SEALRING

2шт.

104

420887A1

RING

2шт.
