(60.501[003]) - LOADER BOOM MOUNTING PARTS (S/N 581117-UP)

Запчасти Case 221D (60.501[003]) - LOADER BOOM MOUNTING PARTS (S/N 581117-UP) (82) - FRONT LOADER & BUCKET

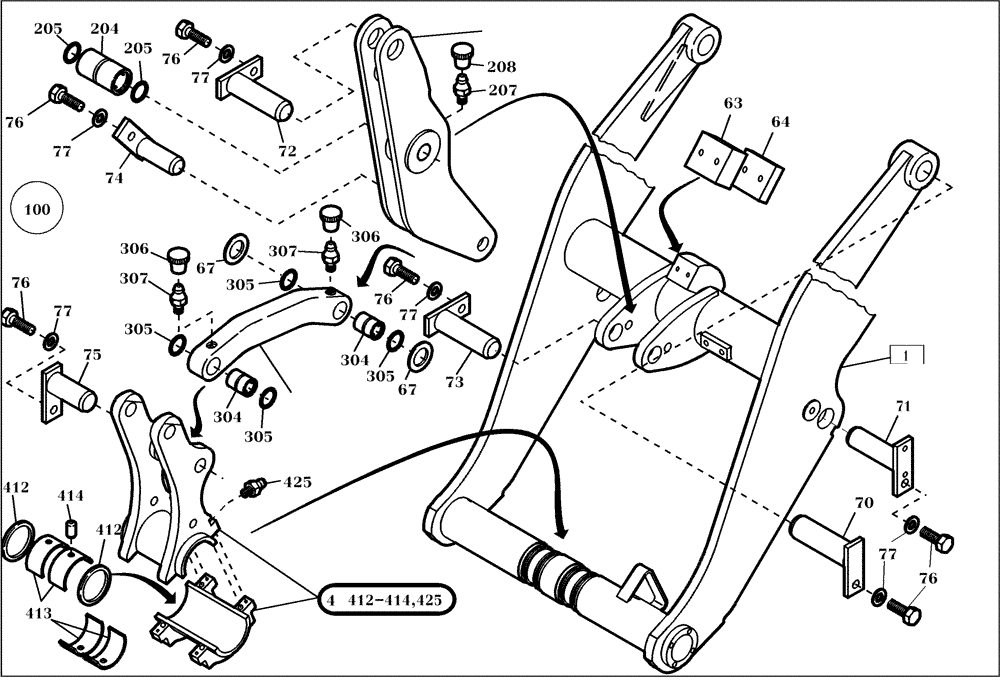

Схема запчастей Case 221D - (60.501[003]) - LOADER BOOM MOUNTING PARTS (S/N 581117-UP) (82) - FRONT LOADER & BUCKET
76
72
71
207
70
307
76
77
1
205
74
306
412
304
77
306
77
305
304
208
67
307
305
204
76
63
76
77
4
413
205
73
412
76
77
305
305
67
414
425
75
100
64
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

NS

NOT SERVICED

SEE FIGURE 60.502/001

1шт.

2

422575A1

PIVOTING ARM

1шт.

3

422576A1

CRANKED LINK

1шт.

4

423556A1

LEVER

1шт.

63

422581A1

PLATE

2шт.

64

422582A1

PLATE

2шт.

67

422583A1

WASHER

2шт.

70

422584A1

PIN

2шт.

71

422586A1

PIN

2шт.

72

422587A1

PIN

1шт.

73

422585A1

PIN

1шт.

74

422588A1

PIN

1шт.

75

420919A1

PIN

1шт.

76

614-10016

BOLT,Hex, M10 x 1.5 x 16mm, Cl 8.8, Full Thd

8шт.

77

420197A1

WASHER

8шт.

100

423558A1

BOOM

1шт.

204

422591A1

BUSHING

1шт.

205

422592A1

RING

2шт.

207

933781R1

LUBE NIPPLE,M10 x 1

1шт.

208

420886A1

CAP

1шт.

304

422578A1

BUSHING

2шт.

305

420924A1

RING

4шт.

306

420886A1

CAP

2шт.

307

420268A1

LUBE NIPPLE

2шт.

412

423559A1

RING

2шт.

413

422432A1

BEARING HALF

12шт.

414

420909A1

PIN

12шт.

425

420268A1

LUBE NIPPLE

4шт.
