(32.152[004]) - CENTRAL ELECTRONIC FAST GEAR (OPTION) (S/N 581101-UP)

Запчасти Case 221D (32.152[004]) - CENTRAL ELECTRONIC FAST GEAR (OPTION) (S/N 581101-UP) (55) - ELECTRICAL SYSTEMS

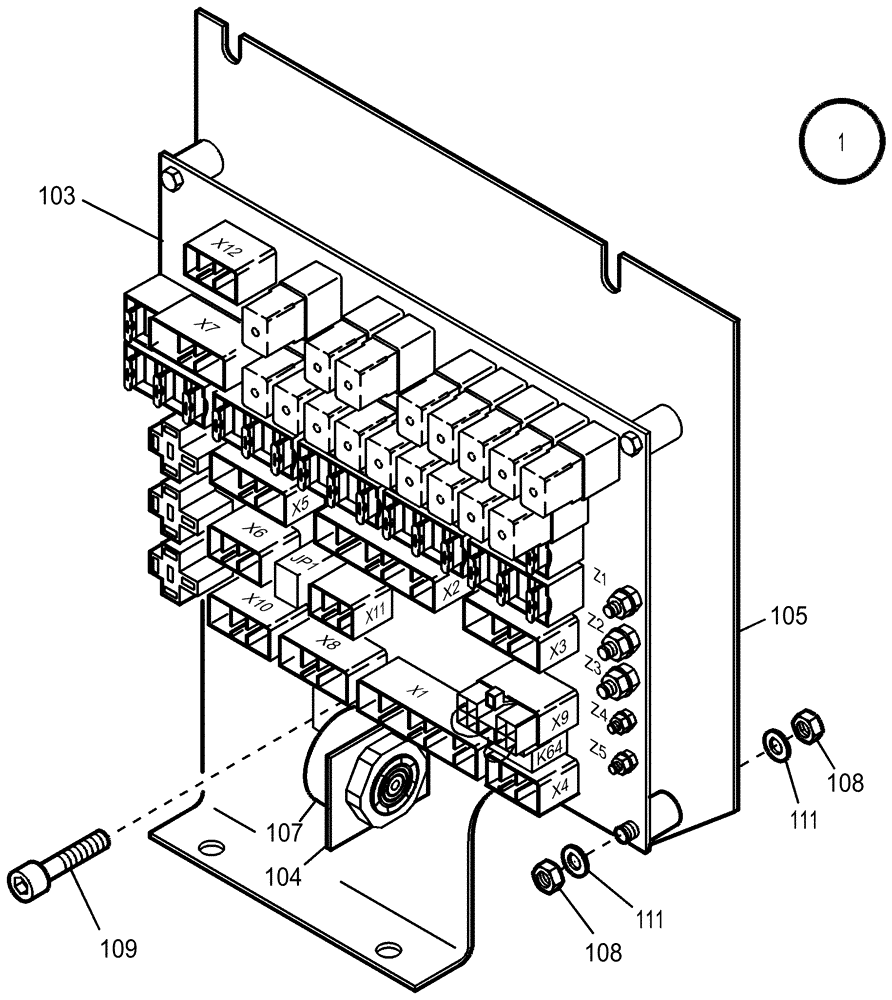

Схема запчастей Case 221D - (32.152[004]) - CENTRAL ELECTRONIC FAST GEAR (OPTION) (S/N 581101-UP) (55) - ELECTRICAL SYSTEMS
x4
z1
x12
z3
k64
105
x5
111
z2
108
107
x7
x2
111
x9
x10
104
109
x11
1
jp1
z4
x8
x1
x6
108
z5
103
x3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

424340A1

ELECTRIC PANEL

1шт.

103

NS

NOT SERVICED

SEE FIGURE 32.152/002

1шт.

104

421248A1

STRAP

1шт.

105

421249A1

HOLDER

1шт.

106

421092A1

NOT SERVICED

1шт.

107

421242A1

BUZZER

1шт.

108

424328A1

NUT

8шт.

109

424329A1

SCREW

1шт.

110

424330A1

WASHER

7шт.

111

424331A1

WASHER

8шт.

Выбрано товаров: 10
