/ / / / / / / / (27.401[001]) - AIR CONDITION MOUNTING PARTS (OPTION) (S/N 581202-UP)

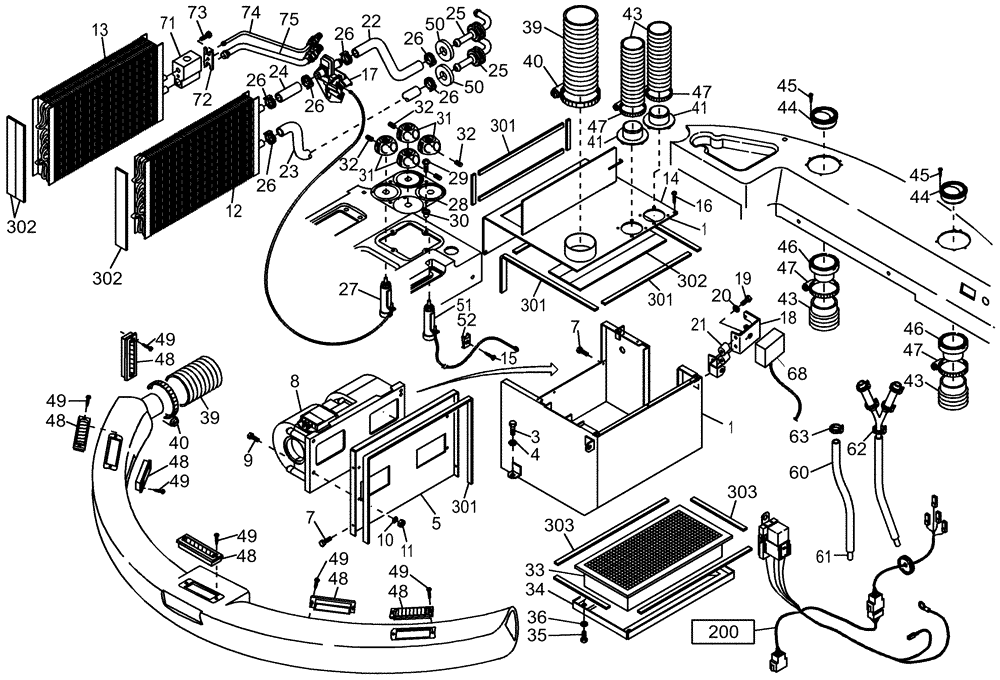

Запчасти Case 221D (27.401[001]) - AIR CONDITION MOUNTING PARTS (OPTION) (S/N 581202-UP) (50) - CAB CLIMATE CONTROL
![Схема запчастей Case 221D - (27.401[001]) - AIR CONDITION MOUNTING PARTS (OPTION) (S/N 581202-UP) (50) - CAB CLIMATE CONTROL](https://partsell.ru/storage/images/casece/693498.png)
31
1
7
41
44
47
48
49
40
29
47
20
40
46
32
32
63
68
28
41
48
46
34
49
9
26
48
48
5
18
301
49
72
11
24
301
33
32
62
26
49
303
35
60
8
49
73
31
47
50
13
21
27
50
43
301
45
47
26
61
303
302
3
12
4
17
26
10
48
15
39
44
43
19
74
1
16
51
25
49
302
39
200
26
43
22
36
45
48
30
14
7
23
26
71
52
75
302
301
25
1
421092A1
NOT SERVICED
1шт.
2
422906A1
GASKET
1шт.
3
422934A1
SCREW
4шт.
4
422784A1
WASHER
4шт.
5
421092A1
NOT SERVICED
1шт.
6
422910A1
PROFILE
1шт.
7
421092A1
NOT SERVICED
4шт.
8
421092A1
NOT SERVICED
1шт.
9
422913A1
SCREW
4шт.
10
421092A1
NOT SERVICED
8шт.
11
421092A1
NOT SERVICED
4шт.
12
422916A1
HEAT-EXCHANGER
1шт.
14
421092A1
NOT SERVICED
1шт.
15
421092A1
NOT SERVICED
1шт.
16
422919A1
SCREW
8шт.
17
422920A1
VALVE
1шт.
18
421092A1
NOT SERVICED
1шт.
19
422868A1
SCREW
2шт.
20
423173A1
WASHER
2шт.
21
422923A1
BUSHING
2шт.
22
421092A1
NOT SERVICED
1шт.
23
421092A1
NOT SERVICED
1шт.
24
421092A1
NOT SERVICED
1шт.
25
422927A1
END FITTING
2шт.
26
423965A1
6шт.
27
422929A1
VALVE
1шт.
28
421092A1
NOT SERVICED
1шт.
29
422930A1
SCREW
4шт.
30
422875A1
BUSHING
4шт.
31
422931A1
BUTTON
4шт.
32
421092A1
NOT SERVICED
4шт.
33
422626A1
CAB FILTER
1шт.
34
422933A1
COWL
1шт.
35
422934A1
SCREW
2шт.
36
422784A1
WASHER
2шт.
39
422937A1
PIPE
1шт.
40
422938A1
CLAMP
2шт.
41
422939A1
FITTING
2шт.
43
422940A1
PIPE
1шт.
44
423966A1
2шт.
45
423967A1
6шт.
46
423968A1
2шт.
47
422941A1
CLASP
4шт.
48
423126A1
DIFFUSER
7шт.
49
422942A1
SCREW
10шт.
50
421092A1
NOT SERVICED
2шт.
51
422943A1
VALVE
1шт.
52
422944A1
CLIP
1шт.
60
421092A1
NOT SERVICED
2шт.
61
424208A1
2шт.
62
421092A1
NOT SERVICED
1шт.
63
423965A1
6шт.
68
1493749
THERMOSTATIC SWITCH
1шт.
200
NS
NOT SERVICED
SEE FIGURE 32.000/001
1шт.
301
422910A1
PROFILE
1шт.
302
422917A1
PROFILE
1шт.
303
422906A1
GASKET
1шт.
