(01.680[002]) - WHEEL COVER INSTALLATION (S/N 581202-UP)

Запчасти Case 221D (01.680[002]) - WHEEL COVER INSTALLATION (S/N 581202-UP) (44) - WHEELS

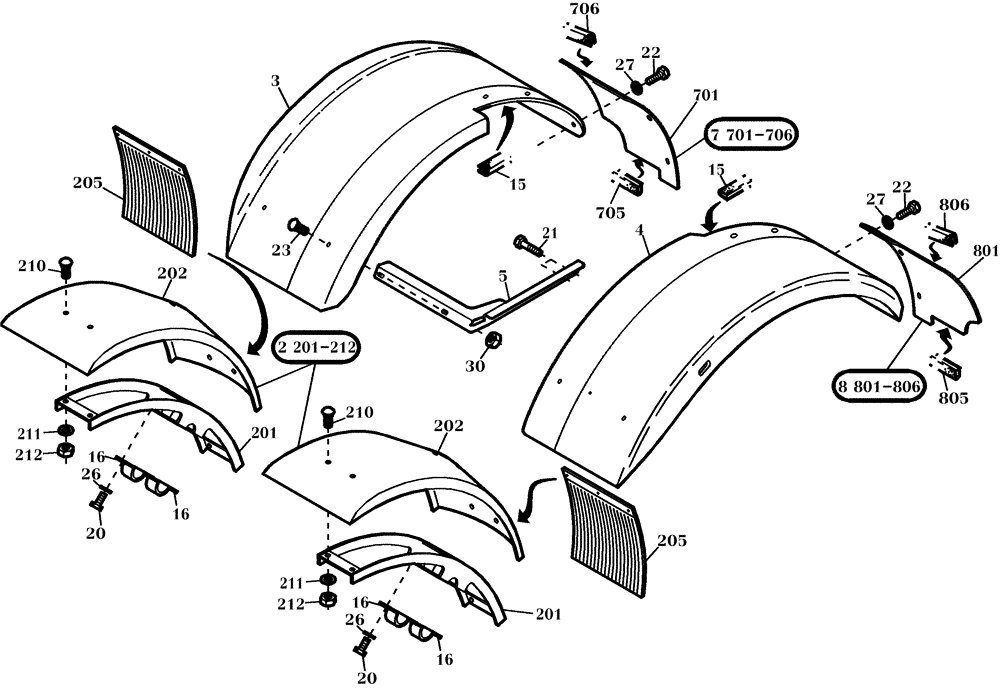

Схема запчастей Case 221D - (01.680[002]) - WHEEL COVER INSTALLATION (S/N 581202-UP) (44) - WHEELS
705
16
8 801-806
20
212
202
23
211
202
801
27
211
2
30
805
27
701
26
5
15
210
210
4
205
201
16
26
20
22
16
212
706
201
16
3
7 701-706
21
15
205
201-212
806
22
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

2

422717A1

MUD DEFLECTOR

2шт.

3

422718A1

MUD DEFLECTOR

1шт.

4

422719A1

MUD DEFLECTOR

1шт.

5

422720A1

HOLDER

1шт.

7

422722A1

PROTECTIVE COVER

1шт.

8

422723A1

PROTECTIVE COVER

1шт.

15

422724A1

SEAL

1шт.

16

422725A1

CLAMP

2шт.

20

614-10030

BOLT,Hex, M10 x 1.5 x 30mm, Cl 8.8, Full Thd

8шт.

21

422726A1

CAPSCREW

5шт.

22

614-8025

BOLT,Hex, M8 x 1.25 x 25mm, Cl 8.8, Full Thd

16шт.

23

423730A1

BOLT

4шт.

27

420222A1

WASHER

42шт.

30

832-10408

NUT,M8 x 1.25, Cl 8.8

25шт.

201

422729A1

SUPPORT

1шт.

202

424285A1

MUD DEFLECTOR

1шт.

205

423731A1

FRONT FENDER

1шт.

210

422727A1

SCREW

6шт.

211

420222A1

WASHER

6шт.

212

832-10408

NUT,M8 x 1.25, Cl 8.8

6шт.

701

422732A1

PROTECTIVE COVER

1шт.

705

422733A1

GUARD

1шт.

801

422734A1

PROTECTIVE COVER

1шт.

805

422733A1

GUARD

1шт.

26

895-15010

WASHER,11mm ID x 24mm OD x 2mm Thk

8шт.
