(01.400[002]) - FRONT FRAME COMPONENTS (S/N 581202-UP)

Запчасти Case 221D (01.400[002]) - FRONT FRAME COMPONENTS (S/N 581202-UP) (39) - FRAMES AND BALLASTING

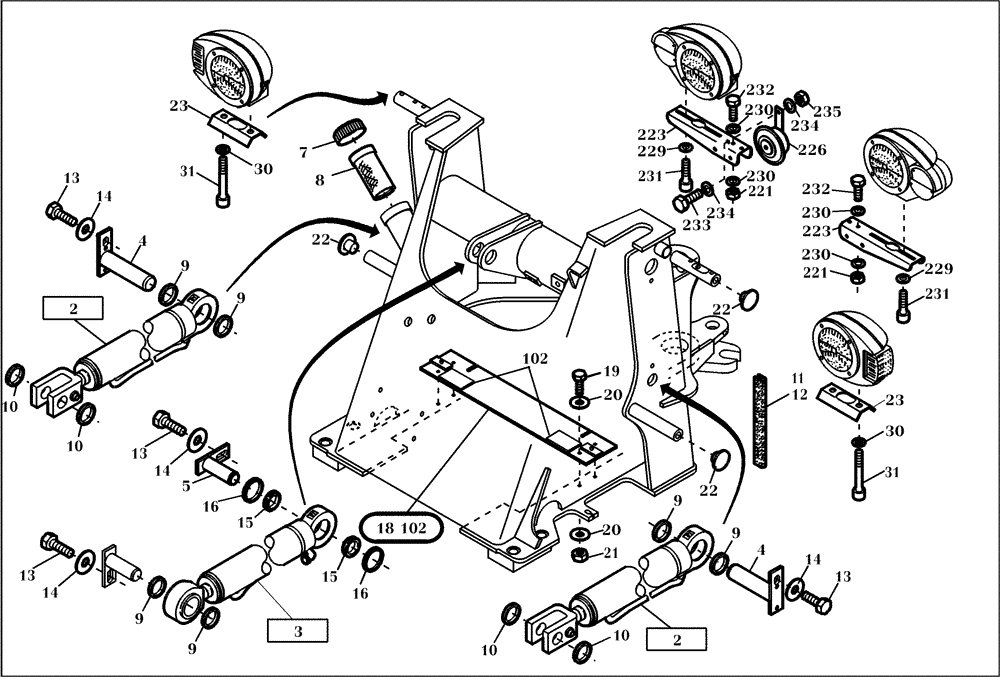

Схема запчастей Case 221D - (01.400[002]) - FRONT FRAME COMPONENTS (S/N 581202-UP) (39) - FRAMES AND BALLASTING
5
9
30
14
233
11
3
231
12
19
9
13
31
8
235
22
229
223
230
22
10
4
14
21
9
13
10
15
226
230
234
234
14
31
18 102
13
102
20
229
30
230
231
232
232
223
2
9
2
9
221
20
22
16
9
13
23
14
10
15
4
7
230
16
23
221
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

21

43362

NUT,M8 x 1.25, Cl 10

4шт.

22

420199A1

PLUG

4шт.

23

420200A1

PLATE

2шт.

26

421642A1

HOLDER

1шт.

30

895-15008

WASHER,9mm ID x 20mm OD x 1.6mm Thk

4шт.

31

864-8055

HEX SOC SCREW,M8 x 55mm, Cl 8.8

4шт.

102

423877A1

RUBBER PAD

2шт.

102

421641A1

RUBBER PAD

2шт.

221

832-10408

NUT,M8 x 1.25, Cl 8.8

12шт.

223

424281A1

BRACKET

4шт.

226

424282A1

HORN

1шт.

229

420222A1

WASHER

4шт.

230

895-15008

WASHER,9mm ID x 20mm OD x 1.6mm Thk

16шт.

231

424283A1

SCREW

4шт.

232

614-8020

BOLT,Hex, M8 x 1.25 x 20mm

8шт.

233

614-10020

BOLT,Hex, M10 x 1.5 x 20mm, Cl 8.8, Full Thd

1шт.

235

424284A1

NUT

1шт.

234

895-15010

WASHER,11mm ID x 24mm OD x 2mm Thk

2шт.
