(24.150[002]) - ADJUSTABLE CYLIND. (S/N 581101-UP)

Запчасти Case 221D (24.150[002]) - ADJUSTABLE CYLIND. (S/N 581101-UP) (35) - HYDRAULIC SYSTEMS

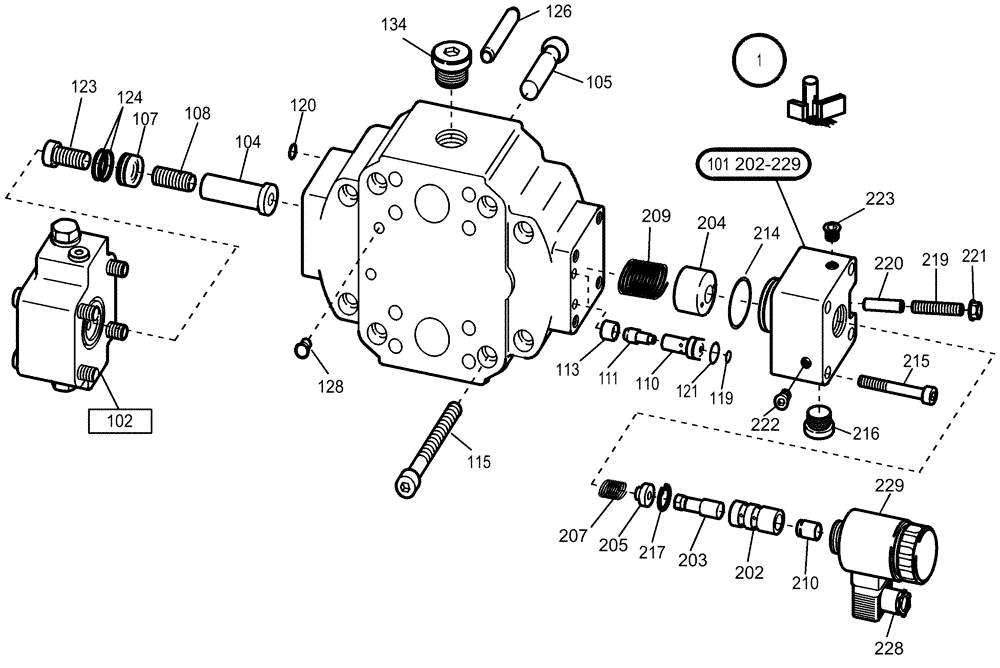

Схема запчастей Case 221D - (24.150[002]) - ADJUSTABLE CYLIND. (S/N 581101-UP) (35) - HYDRAULIC SYSTEMS
119
207
107
210
220
121
104
205
229
217
222
111
134
113
108
223
215
202
124
203
204
126
120
128
105
219
1
123
115
110
209
216
214
101
228
221
102
202-229
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

421677A1

DISTRIBUTOR

1шт.

101

420413A1

CONTROL

1шт.

102

421678A1

CHECK VALVE

1шт.

102

NS

NOT SERVICED

SEE FIGURE 23.060/001

1шт.

104

420415A1

DISTRIBUTOR

1шт.

105

421693A1

CROSS SHAFT

1шт.

107

420417A1

PISTON

1шт.

108

421694A1

SCREW

1шт.

110

420419A1

GUIDE

2шт.

111

420420A1

PIN

2шт.

113

420421A1

BUSHING

2шт.

115

421695A1

SCREW

8шт.

119

420424A1

O-RING

2шт.

120

420426A1

O-RING

6шт.

121

420427A1

O-RING

2шт.

123

420429A1

SCREW

1шт.

124

421697A1

RING

3шт.

126

932659R1

DOWEL,M10 x 20

2шт.

128

420431A1

PLUG

1шт.

134

420432A1

PLUG

2шт.

202

420434A1

BUSHING

1шт.

203

420435A1

SPOOL

1шт.

204

420436A1

BUSHING

1шт.

205

420437A1

BELLEVILLE SPRING

1шт.

207

420438A1

SPRING

1шт.

209

421699A1

SPRING

1шт.

210

420440A1

BUSHING

1шт.

214

421700A1

O-RING

1шт.

215

421702A1

SCREW

4шт.

216

420444A1

SCREW

1шт.

217

800-2116

SNAP RING,M16, Int

1шт.

219

877-30630

SET SCREW,Hex Skt, M6 x 30mm, Flat Pt

1шт.

220

421704A1

PIN

1шт.

221

420447A1

NUT

1шт.

222

420448A1

PLUG

2шт.

223

421705A1

PLUG

1шт.

228

420449A1

POWER SOCKET

1шт.

229

420451A1

MAGNET

1шт.
