(24.062[001]) - DUMP CYLINDER (OPTION) (S/N 581101-UP)

Запчасти Case 221D (24.062[001]) - DUMP CYLINDER (OPTION) (S/N 581101-UP) (35) - HYDRAULIC SYSTEMS

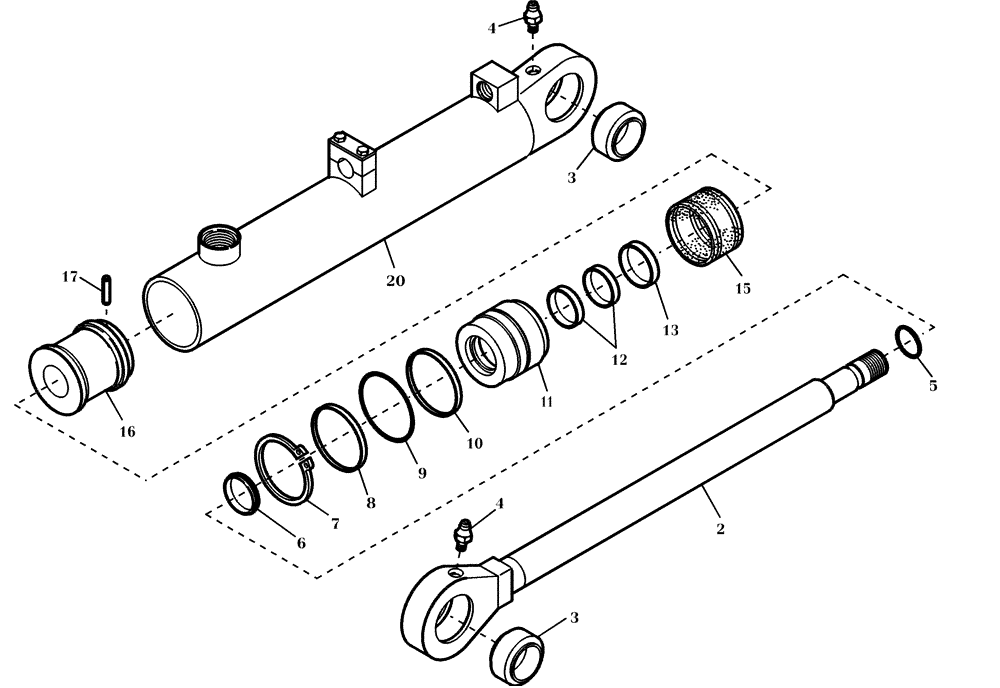

Схема запчастей Case 221D - (24.062[001]) - DUMP CYLINDER (OPTION) (S/N 581101-UP) (35) - HYDRAULIC SYSTEMS
7
10
17
13
4
5
16
3
20
8
11
4
9
2
6
12
15
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

421478A1

HYDRAULIC CYLINDER

1шт.

2

421479A1

PISTON ROD

1шт.

3

421480A1

BEARING

2шт.

4

38918

LUBE NIPPLE

2шт.

5

421482A1

O-RING

1шт.

6

421483A1

SCRAPER

1шт.

7

421484A1

CIRCLIP

1шт.

8

421486A1

RING

1шт.

9

421487A1

O-RING

1шт.

10

421488A1

BACK-UP RING

1шт.

11

421489A1

HEAD (CYLINDER)

1шт.

12

421490A1

RING, PISTON

3шт.

13

421491A1

SEAL

1шт.

15

421492A1

SEAL

1шт.

16

421493A1

PISTON

1шт.

17

838-5450

LOCK PIN,M4 x 50, Slotted

1шт.

20

421494A1

HYD CYL SLEEVE

1шт.
