(20.500[001]) - HYDRAULIC SYSTEM WORK (S/N 581101-UP)

Запчасти Case 221D (20.500[001]) - HYDRAULIC SYSTEM WORK (S/N 581101-UP) (35) - HYDRAULIC SYSTEMS

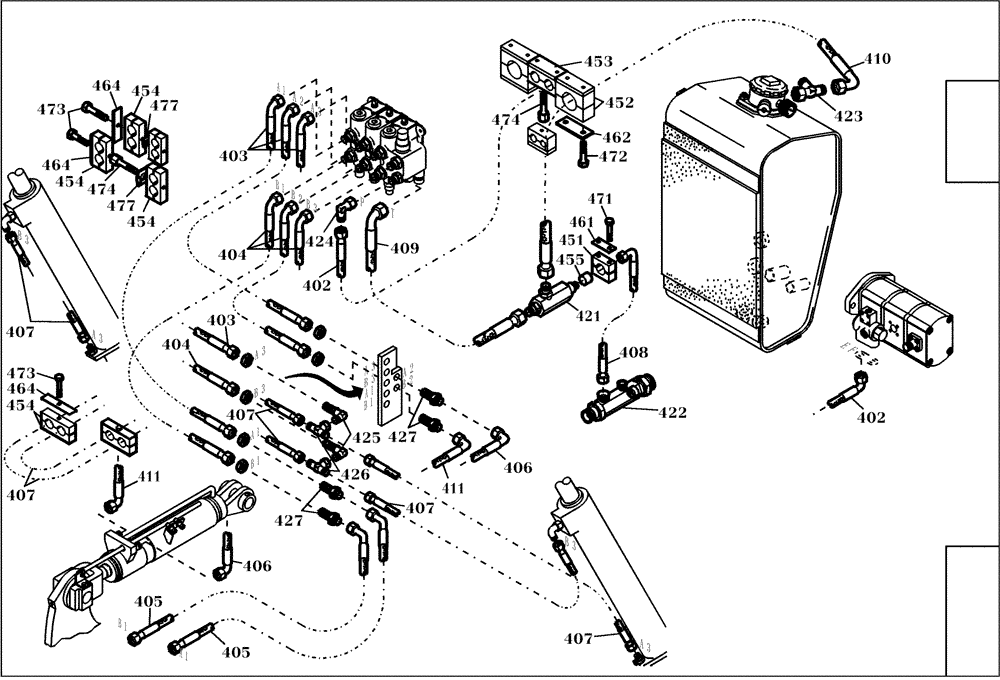

Схема запчастей Case 221D - (20.500[001]) - HYDRAULIC SYSTEM WORK (S/N 581101-UP) (35) - HYDRAULIC SYSTEMS
464
b2
a2
405
b3
427
424
402
a3
t
422
a3
453
a1
407
404
464
454
426
b1
472
a1
a1
410
b3
b3
454
407
b3
ef
407
b1
473
b2
405
423
464
a3
a3
474
404
407
403
425
a1
b1
427
411
452
451
p
455
454
471
461
473
462
a2
406
406
408
477
402
b1
474
409
454
403
407
421
a3
477
411
b3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

402

423632A1

HOSE

1шт.

403

420966A1

HYDRAULIC HOSE

3шт.

404

420967A1

HYDRAULIC HOSE

3шт.

405

421812A1

HYDRAULIC HOSE

1шт.

406

421813A1

HYDRAULIC HOSE

1шт.

407

421814A1

HYDRAULIC HOSE,1650.00 mm

1шт.

408

420937A1

HOSE

1шт.

409

420971A1

HOSE

1шт.

410

420972A1

HOSE

1шт.

411

421815A1

HYDRAULIC HOSE

1шт.

412

421816A1

HYDRAULIC HOSE

1шт.

413

421817A1

HYDRAULIC HOSE

3шт.

415

420976A1

HYDRAULIC HOSE

2шт.

416

420977A1

HYDRAULIC HOSE

2шт.

421

420978A1

FITTING

1шт.

422

NS

NOT SERVICED

SEE FIGURE 23.151/001

1шт.

423

420980A1

HYD CONNECTOR

1шт.

424

420981A1

ELBOW

1шт.

425

421818A1

ELBOW

2шт.

426

424272A1

HYD CONNECTOR

2шт.

427

420982A1

HYD CONNECTOR

4шт.

451

420985A1

HOSE CLAMP

1шт.

452

420940A1

CLAMP

1шт.

453

420986A1

HOSE CLAMP

1шт.

454

420987A1

HOSE CLAMP

7шт.

455

420988A1

SEALING RING

SEALRING

1шт.

461

8500858

PLATE

1шт.

462

420945A1

PLATE WASHER

1шт.

464

420900A1

PLATE

6шт.

471

423634A1

CAPSCREW

2шт.

472

827-6045

BOLT,Hex, M6 x 45mm, Cl 10.9

1шт.

473

814-8045

BOLT,Hex, M8 x 1.25 x 45mm, Cl 8.8

6шт.

474

420991A1

SCREW

2шт.

477

420753A1

CLAMP

2шт.
