(01.680[001]) - WHEEL COVER INSTALLATION (S/N 561101-UP)

Запчасти Case 21D (01.680[001]) - WHEEL COVER INSTALLATION (S/N 561101-UP) No Description

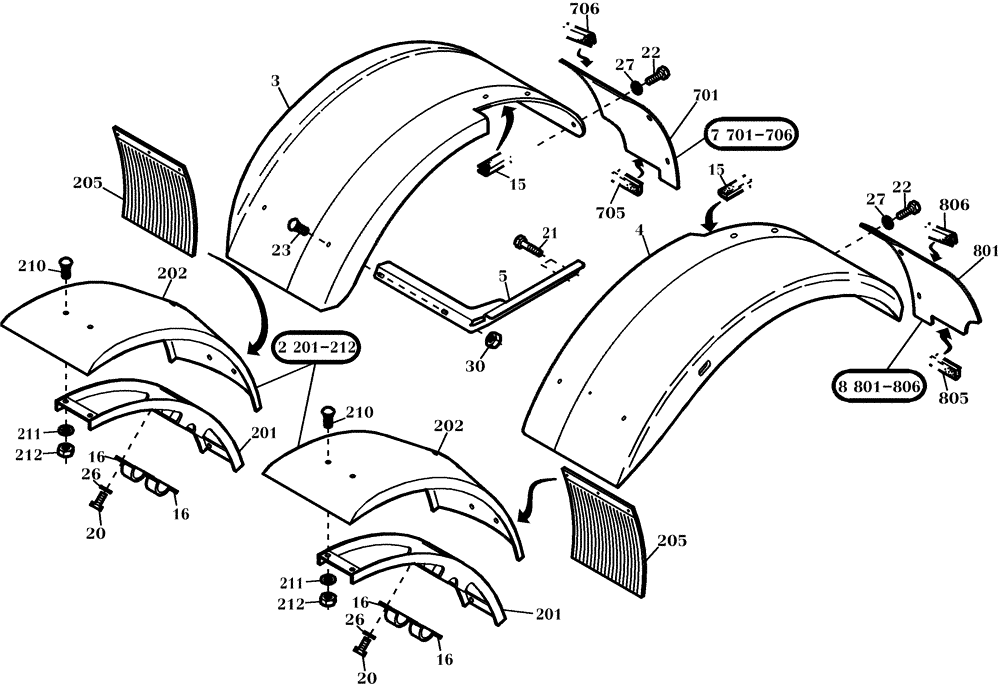

Схема запчастей Case 21D - (01.680[001]) - WHEEL COVER INSTALLATION (S/N 561101-UP) No Description
801
211
201-212
16
805
27
15
30
212
2
20
22
205
23
201
7 701-706
8 801-806
26
701
3
27
26
806
210
15
5
201
22
21
202
706
705
202
212
16
4
210
211
205
16
20
16
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

2

422717A1

MUD DEFLECTOR

2шт.

3

423763A1

MUD DEFLECTOR

1шт.

4

423764A1

REAR FENDER

1шт.

5

423765A1

HOLDER

1шт.

7

423766A1

PROTECTIVE COVER

1шт.

8

423767A1

PROTECTIVE COVER

1шт.

15

422724A1

SEAL

1шт.

16

422725A1

CLAMP

2шт.

20

614-10030

BOLT,Hex, M10 x 1.5 x 30mm, Cl 8.8, Full Thd

8шт.

21

422726A1

CAPSCREW

2шт.

22

614-8025

BOLT,Hex, M8 x 1.25 x 25mm, Cl 8.8, Full Thd

14шт.

23

423730A1

BOLT

2шт.

27

420222A1

WASHER

30шт.

30

832-10408

NUT,M8 x 1.25, Cl 8.8

18шт.

201

422729A1

SUPPORT

1шт.

202

424285A1

MUD DEFLECTOR

1шт.

205

423731A1

FRONT FENDER

1шт.

210

423730A1

BOLT

6шт.

211

420222A1

WASHER

6шт.

212

832-10408

NUT,M8 x 1.25, Cl 8.8

6шт.

701

423768A1

PROTECTIVE COVER

1шт.

705

422733A1

GUARD

1шт.

706

423769A1

SEAL

1шт.

801

423770A1

PROTECTIVE COVER

1шт.

805

422733A1

GUARD

1шт.

806

423769A1

SEAL

1шт.

26

895-15010

WASHER,11mm ID x 24mm OD x 2mm Thk

8шт.
