(20.570[001]) - HYDRAULIC SYSTEM ADDITIONAL FUNCT. (S/N 561101-UP)

Запчасти Case 21D (20.570[001]) - HYDRAULIC SYSTEM ADDITIONAL FUNCT. (S/N 561101-UP) No Description

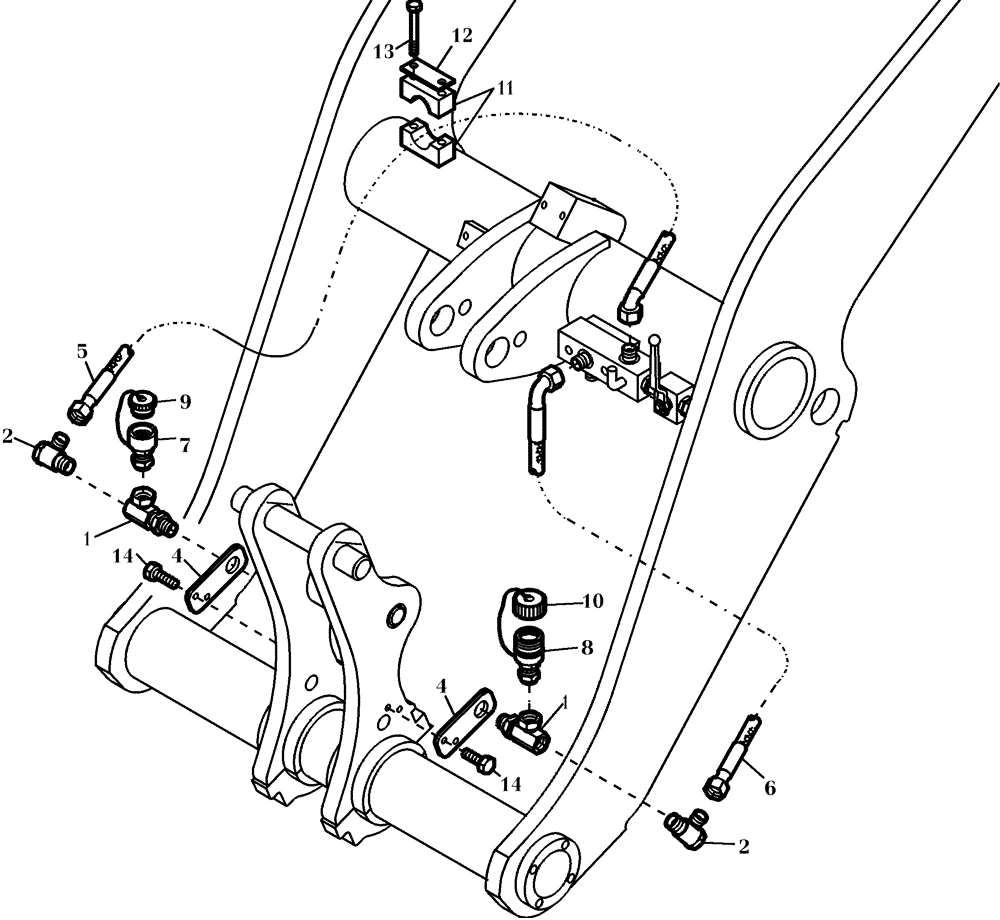

Схема запчастей Case 21D - (20.570[001]) - HYDRAULIC SYSTEM ADDITIONAL FUNCT. (S/N 561101-UP) No Description
14
7
14
12
1
2
10
4
5
11
9
1
13
2
4
8
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

421283A1

SOCKET

2шт.

2

421284A1

PIPE FITTING

2шт.

4

423777A1

PLATE

2шт.

5

421285A1

HOSE

1шт.

6

421286A1

HOSE

1шт.

7

421287A1

COUPLING

1шт.

8

421288A1

COUPLING

1шт.

9

421289A1

DUST CAP

1шт.

10

421290A1

DUST CAP

1шт.

11

421291A1

HOSE CLAMP

2шт.

12

421292A1

PLATE

2шт.

14

614-10020

BOLT,Hex, M10 x 1.5 x 20mm, Cl 8.8, Full Thd

4шт.

13

814-6040

BOLT,Hex, M6 x 1 x 40mm, Cl 8.8

4шт.

Выбрано товаров: 13
