(20.560[001]) - HYDRAULIC SYSTEM QUICK - HITCH (S/N 561101-UP)

Запчасти Case 21D (20.560[001]) - HYDRAULIC SYSTEM QUICK - HITCH (S/N 561101-UP) No Description

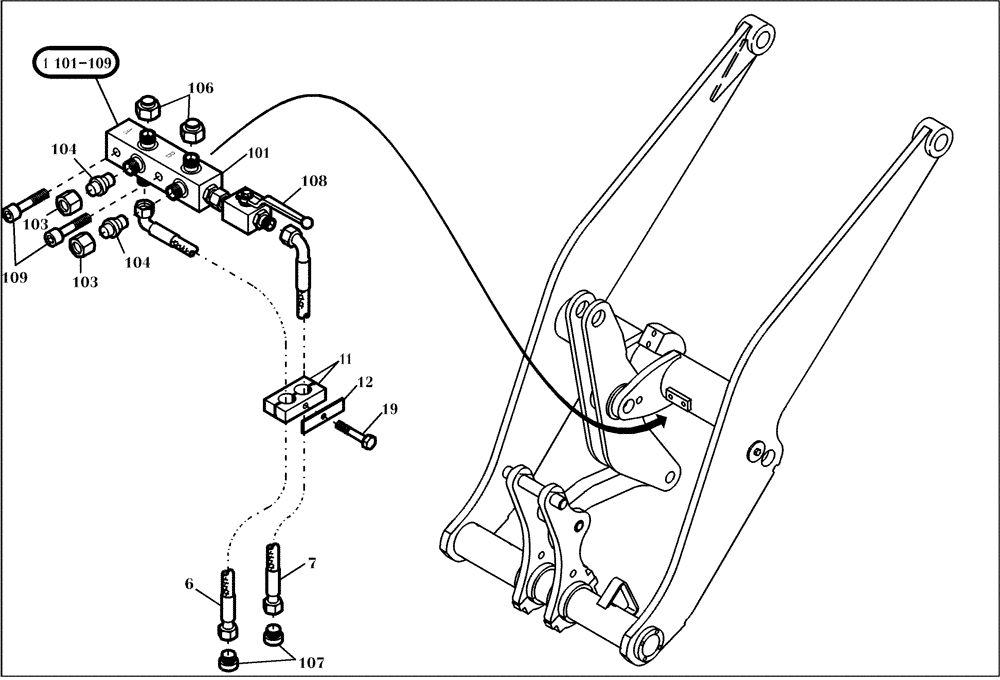

Схема запчастей Case 21D - (20.560[001]) - HYDRAULIC SYSTEM QUICK - HITCH (S/N 561101-UP) No Description
109
106
101-109
103
104
104
107
19
7
a
6
103
108
11
12
b
1
101
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

420896A1

FITTING

1шт.

6

420897A1

HOSE

1шт.

7

420898A1

HOSE

1шт.

11

420899A1

HOSE CLAMP

1шт.

12

420900A1

PLATE

1шт.

19

814-8045

BOLT,Hex, M8 x 1.25 x 45mm, Cl 8.8

1шт.

101

420902A1

FITTING

1шт.

103

3138531R1

PIPE UNION NUT,Coupling, M24 x 1.5

2шт.

104

420903A1

HYD CONNECTOR

2шт.

106

420467A1

PLUG

2шт.

107

420888A1

PLUG

2шт.

108

420904A1

CONTROL VALVE

1шт.

109

864-10035

HEX SOC SCREW,M10 x 35mm, Cl 8.8

2шт.
