(20.500[001]) - HYDRAULIC SYSTEM WORK (S/N 561101-UP)

Запчасти Case 21D (20.500[001]) - HYDRAULIC SYSTEM WORK (S/N 561101-UP) No Description

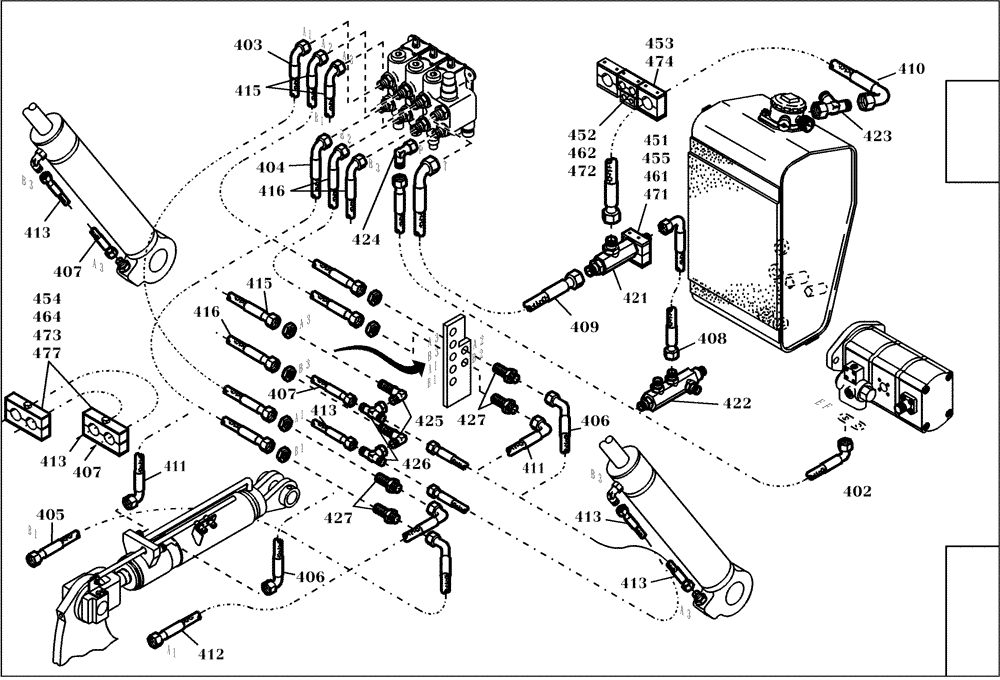

Схема запчастей Case 21D - (20.500[001]) - HYDRAULIC SYSTEM WORK (S/N 561101-UP) No Description
472
452
a1
402
a1
416
404
451
408
413
413
a2
407
474
424
416
461
421
405
b2
473
407
t
413
464
415
406
427
413
a3
425
471
b3
422
b3
412
455
454
413
b1
409
b3
453
406
462
b1
407
a3
a2
a3
a1
411
427
403
423
477
a3
b3
a3
411
b1
b1
b3
ef
415
410
426
b2
p
a1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

402

423776A1

HOSE

1шт.

403

420966A1

HYDRAULIC HOSE

1шт.

404

420967A1

HYDRAULIC HOSE

1шт.

405

420968A1

HOSE

1шт.

406

420969A1

HOSE

1шт.

407

420970A1

HOSE

1шт.

408

420937A1

HOSE

1шт.

409

420971A1

HOSE

1шт.

410

420972A1

HOSE

1шт.

411

420973A1

HOSE

1шт.

412

420974A1

HOSE

1шт.

413

420975A1

HOSE

3шт.

415

420976A1

HYDRAULIC HOSE

2шт.

416

420977A1

HYDRAULIC HOSE

2шт.

421

420978A1

FITTING

1шт.

422

NS

NOT SERVICED

SEE FIGURE 23.151/001

1шт.

423

420980A1

HYD CONNECTOR

1шт.

424

420981A1

ELBOW

1шт.

425

420982A1

HYD CONNECTOR

2шт.

426

424272A1

HYD CONNECTOR

2шт.

427

420982A1

HYD CONNECTOR

4шт.

451

420985A1

HOSE CLAMP

1шт.

452

420940A1

CLAMP

1шт.

453

420986A1

HOSE CLAMP

1шт.

454

420987A1

HOSE CLAMP

7шт.

455

420988A1

SEALING RING

SEALRING

1шт.

461

8500858

PLATE

1шт.

462

420945A1

PLATE WASHER

1шт.

464

420900A1

PLATE

6шт.

471

423634A1

CAPSCREW

2шт.

472

827-6045

BOLT,Hex, M6 x 45mm, Cl 10.9

1шт.

473

814-8045

BOLT,Hex, M8 x 1.25 x 45mm, Cl 8.8

2шт.

474

420991A1

SCREW

2шт.

477

420753A1

CLAMP

2шт.
