(20.100[001]) - HYDRAULIC SYSTEM DRIVING (S/N 561101-UP)

Запчасти Case 21D (20.100[001]) - HYDRAULIC SYSTEM DRIVING (S/N 561101-UP) No Description

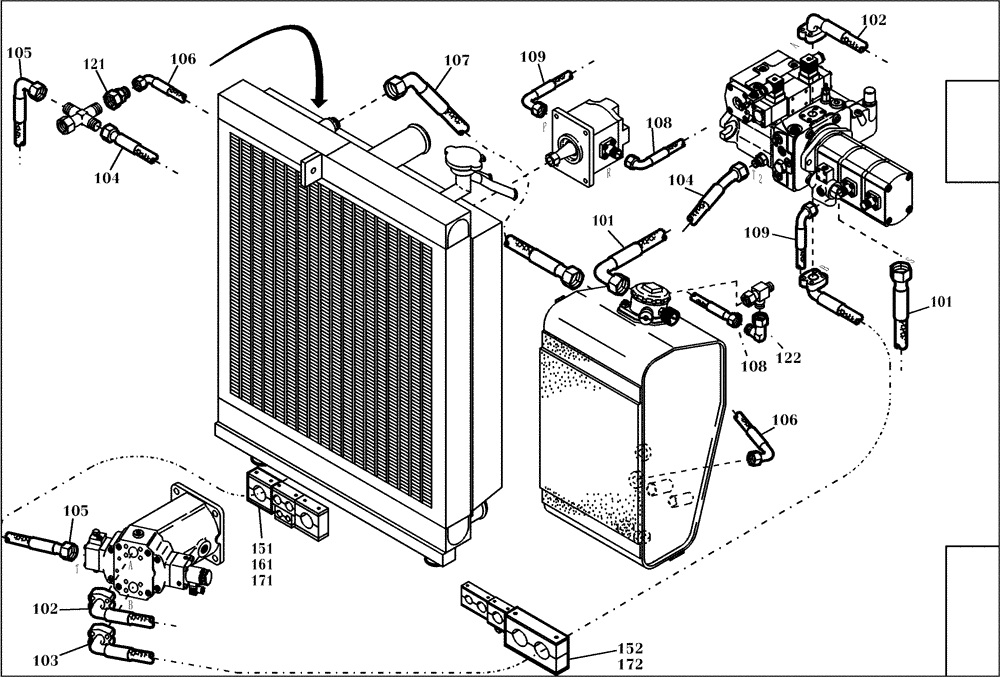

Схема запчастей Case 21D - (20.100[001]) - HYDRAULIC SYSTEM DRIVING (S/N 561101-UP) No Description
104
104
a
171
b
108
107
106
r
151
b
p
t
109
172
102
152
a
105
106
108
122
102
101
161
t2
121
s
109
101
103
105
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

101

420930A1

HOSE

1шт.

102

420931A1

HOSE

1шт.

103

420932A1

HOSE

1шт.

104

420933A1

HOSE

1шт.

105

420934A1

HOSE

1шт.

106

420935A1

HOSE

1шт.

107

420936A1

HOSE

1шт.

108

420937A1

HOSE

1шт.

109

420938A1

HOSE

1шт.

121

420939A1

HYD CONNECTOR

1шт.

122

421415A1

ELBOW

1шт.

151

420940A1

CLAMP

1шт.

152

420941A1

CLIP

1шт.

161

420945A1

PLATE WASHER

1шт.

171

827-6045

BOLT,Hex, M6 x 45mm, Cl 10.9

1шт.

172

814-10075

BOLT,Hex, M10 x 1.5 x 75mm, Cl 8.8

2шт.
