(13.230[001]) - AIR INTAKE SYSTEM INSTALLATION (S/N 561101-UP)

Запчасти Case 21D (13.230[001]) - AIR INTAKE SYSTEM INSTALLATION (S/N 561101-UP) No Description

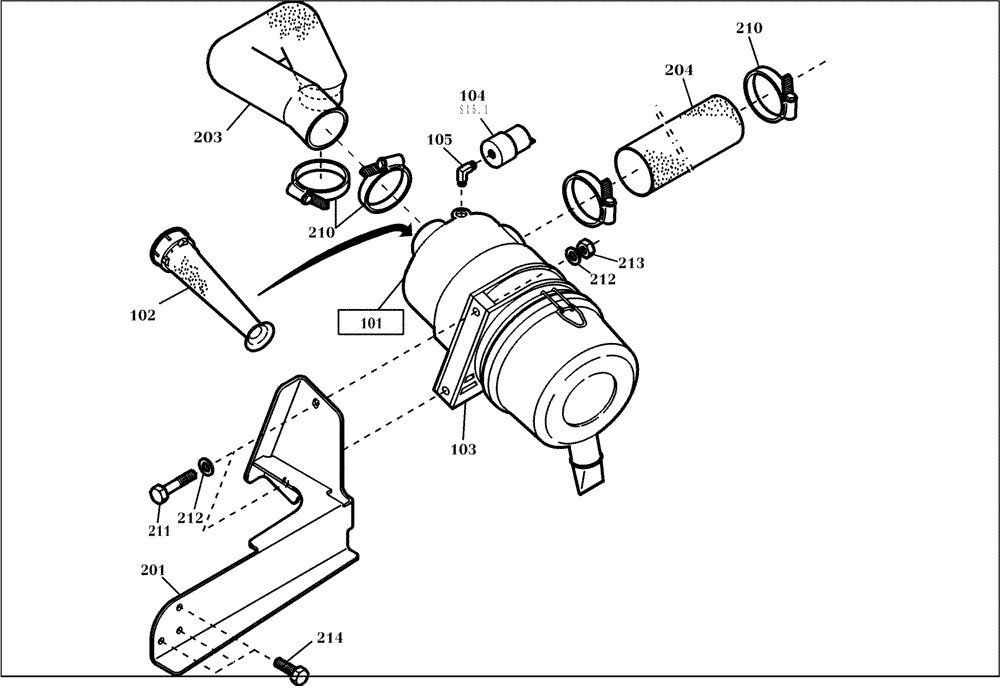

Схема запчастей Case 21D - (13.230[001]) - AIR INTAKE SYSTEM INSTALLATION (S/N 561101-UP) No Description
212
211
201
103
s15.1
210
105
101
203
204
214
210
102
104
213
212
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

101

NS

NOT SERVICED

SEE FIGURE 13.502/001

1шт.

102

420543A1

HOUSING

1шт.

103

420545A1

SUPPORT

1шт.

104

420551A1

PRESSURE GAUGE

1шт.

105

420549A1

ELBOW

1шт.

201

423114A1

HOLDER

1шт.

203

420554A1

HOSE

1шт.

204

423115A1

AIR HOSE

1шт.

210

3219245R1

CLAMP,M70-90, Worm

4шт.

211

614-8030

BOLT,Hex, M8 x 1.25 x 30mm, Cl 8.8, Full Thd

2шт.

212

420222A1

WASHER

7шт.

213

832-10408

NUT,M8 x 1.25, Cl 8.8

2шт.

214

614-8016

BOLT,Hex, M8 x 1.25 x 16mm, Cl 8.8, Full Thd

3шт.
