(10.102[001]) - HYDRAULIC OIL RES. (S/N 561101-UP)

Запчасти Case 21D (10.102[001]) - HYDRAULIC OIL RES. (S/N 561101-UP) No Description

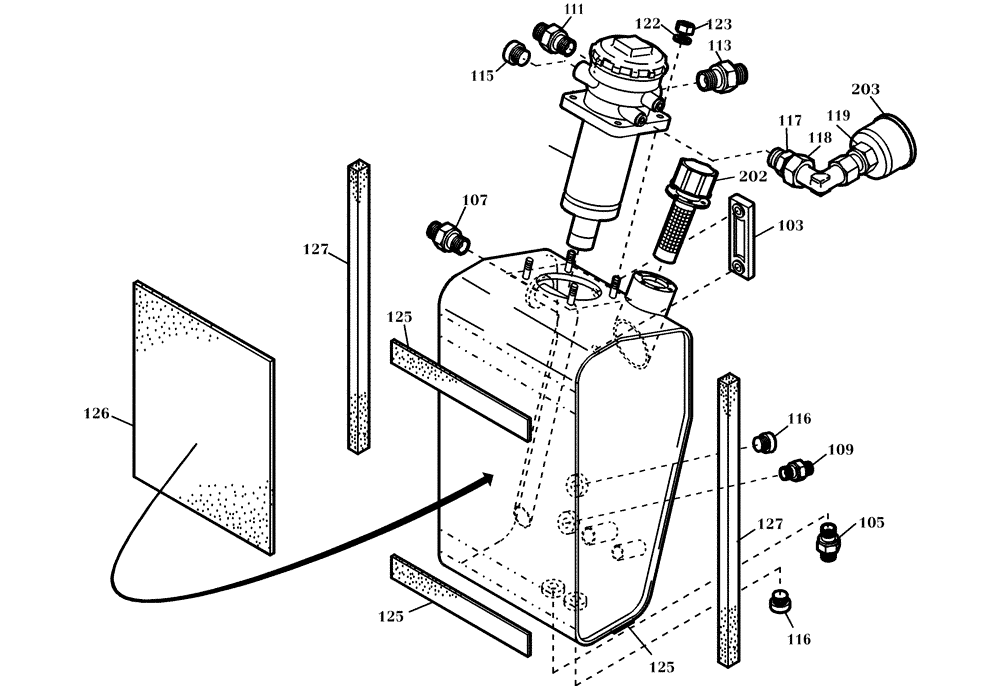

Схема запчастей Case 21D - (10.102[001]) - HYDRAULIC OIL RES. (S/N 561101-UP) No Description
127
105
103
126
127
125
111
116
125
116
203
117
123
115
202
113
119
118
122
125
107
109
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

420992A1

TANK, HYDRAULIC OIL

1шт.

103

420993A1

SIGHTGLASS

1шт.

105

420994A1

HYD CONNECTOR

1шт.

107

420713A1

SOCKET

1шт.

109

420477A1

HYD CONNECTOR

1шт.

111

420996A1

HYD CONNECTOR

1шт.

113

420997A1

HYD CONNECTOR

1шт.

115

420998A1

PLUG

1шт.

116

420433A1

SCREW

2шт.

117

421000A1

HYD CONNECTOR

1шт.

118

421001A1

ELBOW

1шт.

119

421002A1

ADAPTER

1шт.

123

100016

NUT,M10 x 1.5, Cl 8

4шт.

125

421004A1

SEALING STRIP

3шт.

126

421005A1

FOAM INSULATION

1шт.

127

421006A1

FOAM INSULATION

2шт.

201

NS

NOT SERVICED

SEE FIGURE 22.220/001

1шт.

202

421018A1

FILTER SCREEN

1шт.

203

421013A1

PRESSURE GAUGE

1шт.

122

895-15010

WASHER,11mm ID x 24mm OD x 2mm Thk

4шт.
