(60.502[001]) - LOADER BOOM (S/N 561101-UP)

Запчасти Case 21D (60.502[001]) - LOADER BOOM (S/N 561101-UP) No Description

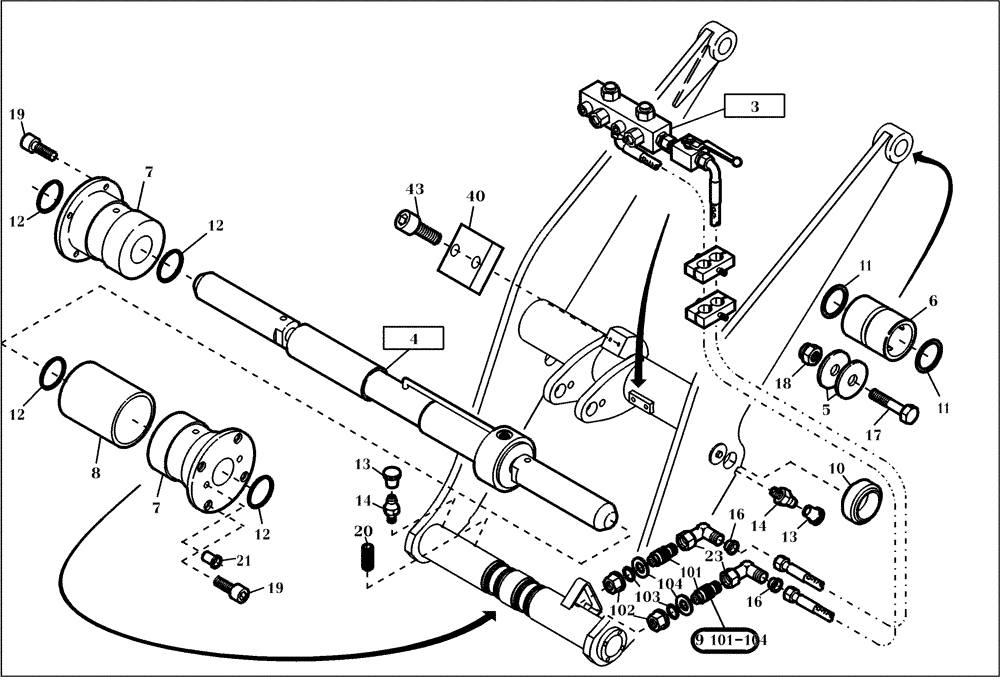

Схема запчастей Case 21D - (60.502[001]) - LOADER BOOM (S/N 561101-UP) No Description
12
103
7
6
18
104
4
20
13
11
7
13
5
12
16
102
11
21
16
3
101-104
14
101
19
8
19
14
23
17
43
40
12
9
12
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

3

NS

NOT SERVICED

SEE FIGURE 20.560/001

1шт.

4

NS

NOT SERVICED

SEE FIGURE 24.320/001

1шт.

4

422712A1

CYLINDER ASSY.

1шт.

6

420877A1

BUSHING

2шт.

7

420878A1

HUB

2шт.

8

420879A1

SLEEVE

1шт.

9

424161A1

KIT

2шт.

10

420883A1

BALL BEARING

2шт.

11

420884A1

RING

4шт.

12

420885A1

RING

4шт.

13

420886A1

CAP

6шт.

14

420268A1

LUBE NIPPLE

6шт.

16

420888A1

PLUG

2шт.

19

420889A1

SCREW

8шт.

20

420891A1

PIN

3шт.

21

420892A1

PLUG

4шт.

23

420894A1

ELBOW

2шт.

40

420895A1

PLATE

1шт.

43

864-10030

HEX SOC SCREW,M10 x 30mm, Cl 8.8

2шт.

101

423944A1

HYD CONNECTOR

2шт.

102

423945A1

NUT

2шт.

103

423448A1

SEALING RING

SEALRING

2шт.

104

420887A1

RING

2шт.
