(34.506[002]) - OPERATORS SEAT TOP CANOPY (OPTION) (S/N 561127-UP)

Запчасти Case 21D (34.506[002]) - OPERATORS SEAT TOP CANOPY (OPTION) (S/N 561127-UP) No Description

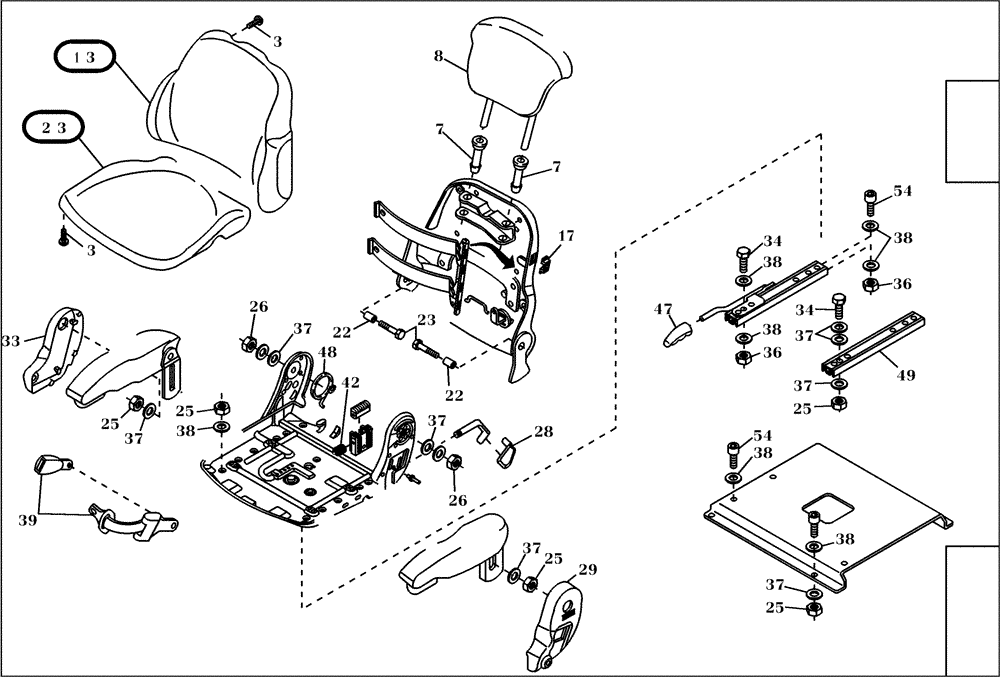

Схема запчастей Case 21D - (34.506[002]) - OPERATORS SEAT TOP CANOPY (OPTION) (S/N 561127-UP) No Description
26
37
42
47
8
54
3
28
34
38
36
25
25
37
34
3
48
33
7
25
29
37
36
17
22
26
3
37
37
38
38
49
22
2
39
7
38
38
38
37
23
54
25
37
1
25
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

423958A1

BACKREST COVER

1шт.

2

423959A1

SEAT CUSHION

1шт.

3

420802A1

SCREW

7шт.

7

420803A1

SLEEVE

2шт.

8

423960A1

1шт.

17

420804A1

COVER

1шт.

22

420805A1

BUSHING

1шт.

23

420806A1

CAPSCREW,Hex

2шт.

25

43362

NUT,M8 x 1.25, Cl 10

4шт.

26

420807A1

NUT

2шт.

28

420808A1

HANDLE

1шт.

29

420809A1

COVER

1шт.

33

420810A1

COVER

1шт.

34

614-8016

BOLT,Hex, M8 x 1.25 x 16mm, Cl 8.8, Full Thd

4шт.

36

420811A1

NUT

4шт.

37

420222A1

WASHER

9шт.

38

420812A1

WASHER

6шт.

39

420814A1

SAFETY BELT

SAFETY BELT

1шт.

42

420815A1

SPRING

1шт.

47

420816A1

HANDLE

1шт.

48

420817A1

SPRING

1шт.

49

420818A1

RAIL

1шт.

54

420819A1

SCREW

4шт.
