Запчасти Case 21D (01.450[2987185000]) - ARTICULATED JOINT (39) - FRAMES AND BALLASTING

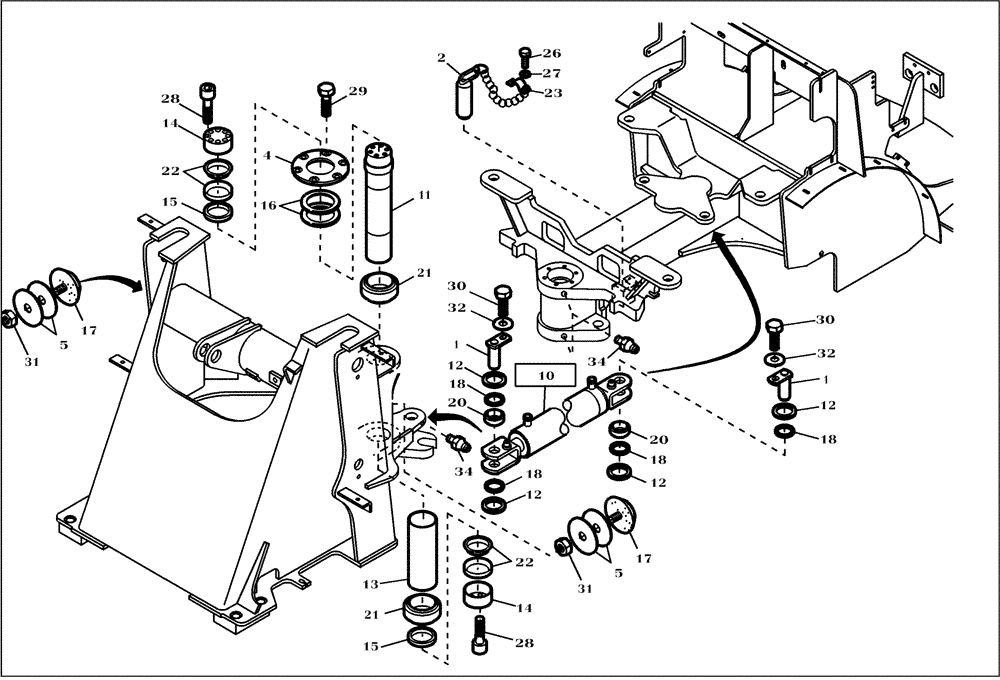

Схема запчастей Case 21D - (01.450[2987185000]) - ARTICULATED JOINT (39) - FRAMES AND BALLASTING
17
22
34
32
12
12
21
5
27
12
28
13
17
4
1
22
20
1
5
21
12
34
18
15
16
30
28
31
18
14
14
23
30
29
2
18
15
20
26
11
31
18
32
10

Артикул

Название

Примечание

Количество

1

512166

PIN,6.35mm OD x 22.23mm L

Replaces 422125A1

2шт.

2

4550217

PIN,45mm OD

Replaces 420229A1

1шт.

4

1940605

COVER

160 x 14 mm, Replaces 420230A1

1шт.

5

2212786

WASHER,17mm ID x 86mm OD x 2mm Thk

Replaces 420231A1

4шт.

10

4532257

STEERING CYLINDER

See Fig 24.122

1шт.

11

420254A1

PIN

1шт.

12

4552174

WASHER

4шт.

13

420256A1

SLEEVE

1шт.

14

1940521

COVER

78 x 28 mm, Replaces 420257A1

2шт.

15

2438404

RING

Replaces 420258A1

1шт.

16

1940569

WASHER

Replaces 420259A1

2шт.

17

2929663

BUMPER

Limit

2шт.

18

750585

GASKET

4шт.

20

2929701

SPHERICAL BEARING,25mm ID x 42mm OD x 20mm W

2шт.

21

2976193

ROLLER BEARING,70mm ID x 105mm OD x 49mm W

2шт.

22

2976897

CLAMP

70 x 79 mm

4шт.

23

2900981

RETAINER

Replaces 420265A1

1шт.

26

2975136

SCREW,Hex, M4 x 0.7 x 12mm, Cl 8.8

2шт.

27

3233254R1

WASHER,M4.3 ID x 9 OD x .8 Thk

2шт.

28

264227

SCREW,Hex Soc Hd, M12 x 50mm, Cl 10.9

12шт.

29

300388

BOLT,Hex, M12 x 1.75 x 25mm, Cl 8.8

Replaces 614-12025

6шт.

30

300383

BOLT,Hex, M10 x 1.5 x 16mm, Cl 8.8, Full Thd

2шт.

31

100020

NUT,M16 x 2.0, Cl 8

2шт.

32

530811

WASHER

Replaces 420197A1

2шт.

34

8412011

LUBE NIPPLE

Replaces 420268A1

3шт.

Выбрано товаров: 25
