(9-04) - BUCKET CONTROL - 4 IN 1, 121B (DAH121912-DAH1216843) / 221B (DAH2215913-DAH2216853)

Запчасти Case 221B (9-04) - BUCKET CONTROL - 4 IN 1, 121B (DAH121912-DAH1216843) / 221B (DAH2215913-DAH2216853) (09) - CHASSIS/ATTACHMENTS

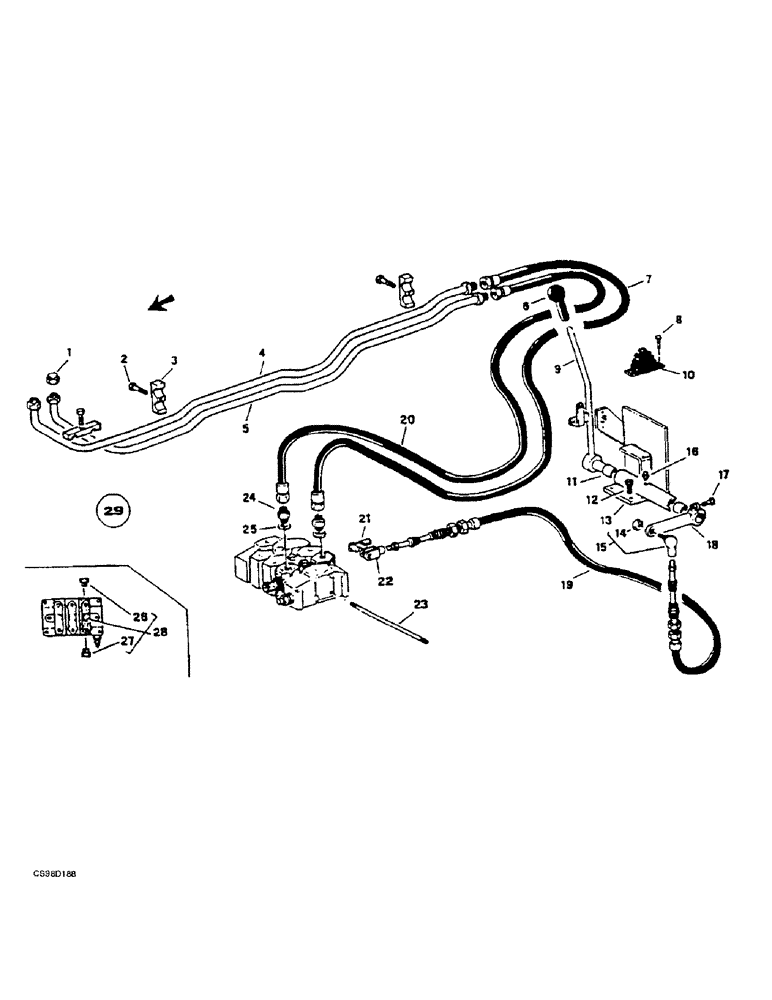

Схема запчастей Case 221B - (9-04) - BUCKET CONTROL - 4 IN 1, 121B (DAH121912-DAH1216843) / 221B (DAH2215913-DAH2216853) (09) - CHASSIS/ATTACHMENTS
15
25
29
1
5
9
8
3
13
18
7
6
28
22
24
21
2
17
4
23
27
12
10
11
14
19
20
16
28
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

216535A1

PLUG

2шт.

2

215121A1

SCREW

3шт.

3

217105A1

FIXING BRACKET

COLLAR

3шт.

4

217106A1

PIPE

1шт.

5

217107A1

PIPE

1шт.

6

215792A1

BALL KNOB

HANDLE

1шт.

7

215891A1

HOSE

1шт.

8

217093A1

SCREW

2шт.

9

217108A1

LEVER

1шт.

10

216871A1

BELLOWS

PROTECTOR

1шт.

11

217109A1

BUSHING

2шт.

12

215121A1

SCREW

2шт.

13

217110A1

SUPPORT

1шт.

14

215017A1

NUT

1шт.

15

215790A1

CRANK LEVER

JOINT BALL

1шт.

16

321204

LUBE NIPPLE,M6 x 1.0 x 16mm OAL

1шт.

17

215114A1

SCREW

1шт.

18

217111A1

LEVER

1шт.

19

215804A1

CABLE

HOSE

1шт.

20

215891A1

HOSE

1шт.

21

215037A1

LARGE PIN

PIN, LARGE split

1шт.

22

215805A1

CLEVIS

1шт.

23

217112A1

TRUSS ROD

4шт.

24

215220A1

UNION

FITTING

2шт.

25

215218A1

GASKET

2шт.

26

216732A1

PLUG

1шт.

27

216732A1

PLUG

1шт.

28

217113A1

DISTRIBUTOR

ELEMENT

1шт.

29

217114A1

VALVE

CONTROL ASSY., Consist of: 1-28

1шт.
