(2-02) - COOLING SYSTEM, 121B (DAH1215912-) / 221B (DAH2215913-)

Запчасти Case 221B (2-02) - COOLING SYSTEM, 121B (DAH1215912-) / 221B (DAH2215913-) (02) - ENGINE

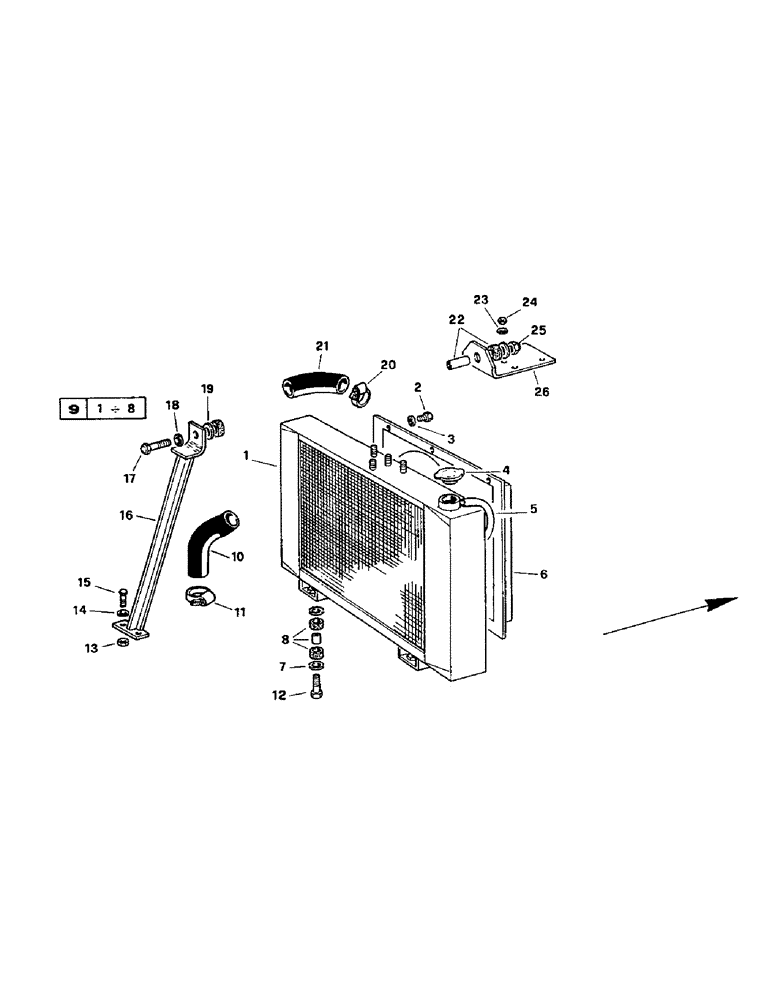

Схема запчастей Case 221B - (2-02) - COOLING SYSTEM, 121B (DAH1215912-) / 221B (DAH2215913-) (02) - ENGINE
15
23
4
8
18
20
8
26
21
13
5
16
11
9
24
1
22
2
14
17
1
25
19
12
6
3
10
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

REF

INSTRUCTION

RADIATOR

2шт.

2

215842A1

SCREW

6шт.

3

215843A1

WASHER

6шт.

4

215844A1

FILLER CAP

1шт.

5

215845A1

HOSE

700 mm

1шт.

6

215846A1

ORIFICE RING

SHROUD

1шт.

7

215847A1

WASHER

4шт.

8

215848A1

SHOCK ABSORBER

SUPPORT

2шт.

9

215849A1

RADIATOR

ASSY., Consists of 1-8

1шт.

9

218913A1

RADIATOR

ASSY., Consists of 1-8 121B (DAH1216392-) / 221B (DAH2216535-)

1шт.

10

215850A1

HOSE

1шт.

11

215851A1

CLAMP

COLLAR

3шт.

12

215852A1

SCREW

2шт.

13

215116A1

NUT

2шт.

14

215855A

WASHER

2шт.

15

215177A1

SCREW

2шт.

16

215853A1

SUPPORT

1шт.

17

215854A1

SCREW

1шт.

18

215847A1

WASHER

2шт.

19

215855A1

WASHER

1шт.

20

215856A1

CLAMP

COLLAR

1шт.

21

215857A1

HOSE

1шт.

22

215848A1

SHOCK ABSORBER

SUPPORT

1шт.

23

215130A1

WASHER

WASHER

2шт.

24

215136A1

NUT

2шт.

25

215685A1

NUT

1шт.

26

215858A1

SUPPORT

1шт.
