(8-10) - BUCKET CYLINDER, 121B (DAH1215912-) / 221B (DAH2215913-)

Запчасти Case 221B (8-10) - BUCKET CYLINDER, 121B (DAH1215912-) / 221B (DAH2215913-) (08) - HYDRAULICS

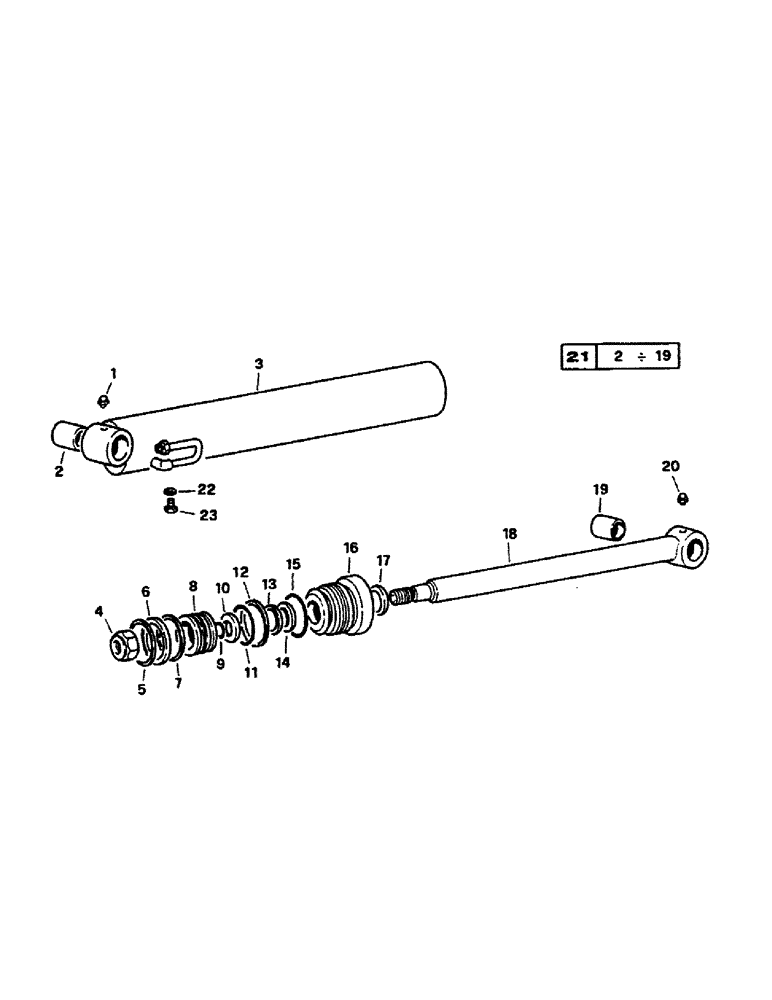

Схема запчастей Case 221B - (8-10) - BUCKET CYLINDER, 121B (DAH1215912-) / 221B (DAH2215913-) (08) - HYDRAULICS
5
8
12
16
14
22
15
4
20
19
18
13
3
9
23
11
19
2
2
7
6
21
17
10
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

U445804

LUBE NIPPLE

1шт.

2

215047A1

BUSHING

1шт.

3

215237A1

JACK BODY

CYLINDER

1шт.

4

215238A1

NUT

1шт.

5

215239A1

BACK-UP RING

1шт.

6

215240A1

GASKET

1шт.

7

215239A1

BACK-UP RING

1шт.

8

215241A1

PISTON

1шт.

9

215242A1

O-RING

1шт.

10

215243A1

WASHER

1шт.

11

215244A1

O-RING

1шт.

12

215245A1

BACK-UP RING

1шт.

13

215246A1

GASKET

1шт.

14

215247A1

GASKET

1шт.

15

215248A1

O-RING

1шт.

16

215249A1

CYLINDER END CAP

BEARING

1шт.

17

215250A1

GASKET

1шт.

18

215251A1

PISTON ROD

1шт.

19

215047A1

BUSHING

1шт.

20

U445804

LUBE NIPPLE

1шт.

21

215252A1

CYLINDER ASSY.

1шт.

22

215253A1

WASHER

1шт.

23

215254A1

SCREW

1шт.

215255A1

SEAL PACKAGE

Consists Of : 5-7, 9, 11-15, 17

1шт.
