Запчасти Case 221B (8-02) - TRANSMISSION CIRCUIT, 121B (DAH1215912-DAH1216391) / 221B (DAH2215913-DAH2216534) (08) - HYDRAULICS

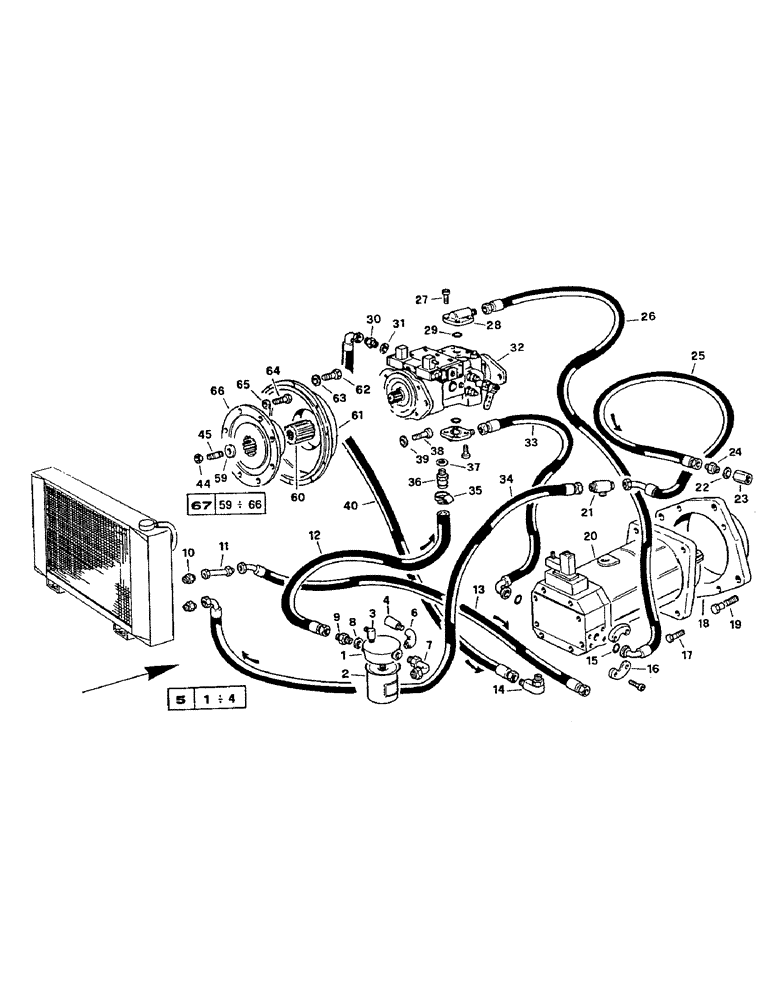

Схема запчастей Case 221B - (8-02) - TRANSMISSION CIRCUIT, 121B (DAH1215912-DAH1216391) / 221B (DAH2215913-DAH2216534) (08) - HYDRAULICS
5
4
31
11
36
62
64
40
32
14
13
28
61
29
20
3
2
44
60
1
4
8
24
27
30
21
63
1
59
33
34
37
23
10
66
65
18
26
45
17
6
39
15
7
19
9
16
12
35
38
25
22

Артикул

Название

Примечание

Количество

1

REF

INSTRUCTION

FILTER

1шт.

2

215514A1

CARTRIDGE

1шт.

3

215515A1

THERMOSTAT

1шт.

4

215516A1

INDICATOR

1шт.

5

215517A1

FILTER ASSY

Consist of: 1-4

1шт.

6

215518A1

FITTING

ELBOW

1шт.

7

215519A1

FITTING

ELBOW

1шт.

8

215520A1

GASKET

1шт.

9

215521A1

UNION

1шт.

10

215522A1

UNION

2шт.

11

215523A1

PIPE

Order: 219164A1 (1)

1шт.

12

215524A1

HOSE

1шт.

13

215525A1

HOSE

1шт.

14

215526A1

FITTING

ELBOW

1шт.

15

215527A1

O-RING

2шт.

16

215528A1

FIXING BRACKET

CLAMP half

4шт.

17

215529A1

SCREW

4шт.

18

215530A1

SUPPORT

1шт.

19

215531A1

SCREW

4шт.

20

REF

INSTRUCTION

MOTOR, See Figure 8-20

1шт.

21

215533A1

TEE

PIECE

1шт.

22

215534A1

SEALING WASHER

1шт.

23

215535A1

VALVE POPPET

1шт.

24

215536A1

UNION

1шт.

25

215537A1

HOSE

1шт.

26

215538A1

HOSE

1шт.

27

215539A1

SCREW

16шт.

28

215540A1

SHIN

BLOCK hydraulic

2шт.

29

215527A1

O-RING

2шт.

30

215541A1

UNION

1шт.

31

215542A1

GASKET

1шт.

32

REF

INSTRUCTION

PUMP ASSY., See Figure 8-32

1шт.

33

215538A1

HOSE

1шт.

34

215544A1

HOSE

1шт.

35

215523A1

PIPE

1шт.

36

215545A1

UNION

COLLAR

1шт.

37

215546A1

GASKET

1шт.

38

215547A1

SCREW

2шт.

39

215548A1

WASHER

2шт.

40

215549A1

HOSE

1шт.

41

215028A1

SPRING

1шт.

44

215053A1

NUT

1шт.

45

215550A1

STUD

1шт.

59

215551A1

WASHER

1шт.

60

215552A1

HUB

1шт.

61

215553A1

SUPPORT

1шт.

62

215114A1

SCREW

12шт.

63

215554A1

WASHER

12шт.

64

215135A1

SCREW

8шт.

65

215555A1

WASHER

8шт.

66

215556A1

COUPLING

1шт.

67

215557A1

COUPLING

ASSY.

1шт.

Выбрано товаров: 52
