(7-02) - BRAKE PEDAL, 121B DAH1215912- / 221B DAH2216216-

Запчасти Case 221B (7-02) - BRAKE PEDAL, 121B DAH1215912- / 221B DAH2216216- (07) - BRAKES

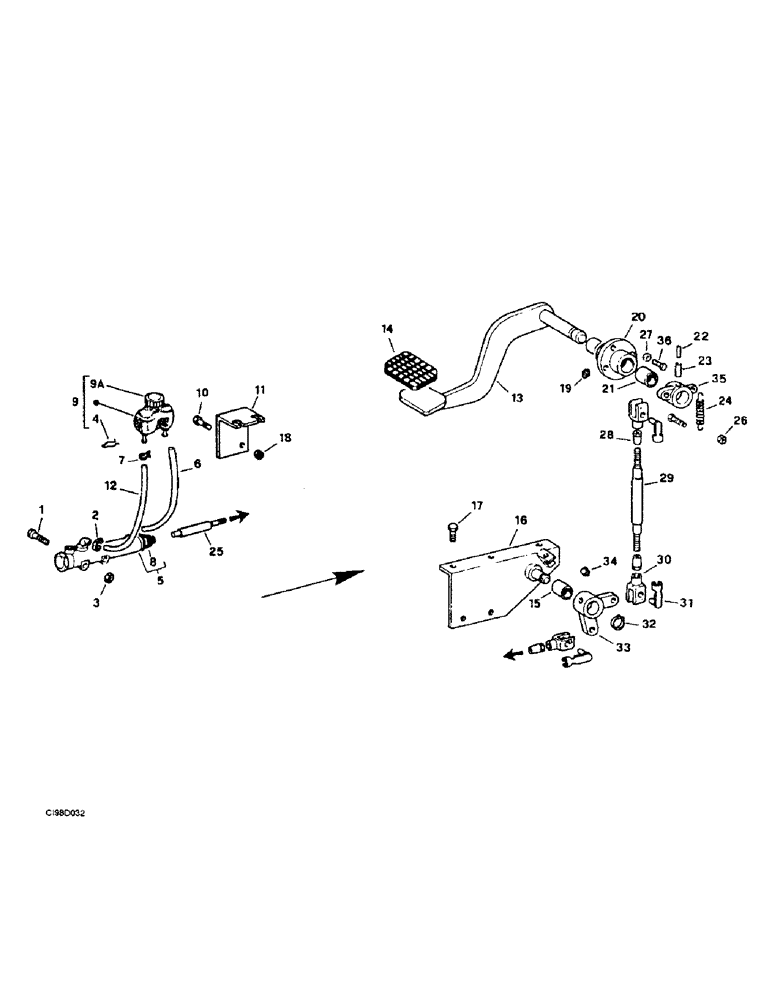

Схема запчастей Case 221B - (7-02) - BRAKE PEDAL, 121B DAH1215912- / 221B DAH2216216- (07) - BRAKES
20
7
18
24
34
26
30
5
27
19
15
36
26
21
25
17
6
16
1
35
3
11
12
9
14
13
10
22
33
31
9a
23
32
29
8
4
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

215167A1

SCREW

2шт.

2

215162A1

CLAMP

COLLAR

2шт.

3

215113A1

NUT

2шт.

4

215819A1

CLIP,ELECTRICAL

PIN linch

2шт.

5

215820A1

MASTER CYLINDER

CYLINDER,MASTER Consists Of Ref. Number : 8

1шт.

6

215821A1

HOSE

1шт.

7

215822A1

CLAMP

2шт.

8

215823A1

BELLOWS

BOOT

1шт.

9

215824A1

OIL RESERVOIR

Consists Of Ref. Numbers : 4, 9A

1шт.

9a

219936A1

PLUG

1шт.

10

215094A1

SCREW

2шт.

11

215825A1

SUPPORT

1шт.

12

215821A1

HOSE

1шт.

13

215826A1

PEDAL

1шт.

14

215827A1

PROTECTOR

GUARD

1шт.

15

215828A1

BUSHING

1шт.

16

215829A1

SUPPORT

1шт.

17

215135A1

SCREW

3шт.

18

215830A1

NUT

2шт.

19

321204

LUBE NIPPLE,M6 x 1.0 x 16mm OAL

1шт.

20

215831A1

SUPPORT

1шт.

21

215828A1

BUSHING

2шт.

22

215832A1

SPLIT PIN/SAFETY PIN

1шт.

23

215423A1

SPLIT PIN/SAFETY PIN

1шт.

24

215833A1

SPRING

1шт.

25

215834A1

ROD

1шт.

26

215017A1

NUT

1шт.

27

215031A1

WASHER

3шт.

28

215795A1

NUT

3шт.

29

215835A1

ROD

1шт.

30

215836A1

CLEVIS

3шт.

31

215837A1

LARGE PIN

PIN, LARGE

3шт.

32

215838A1

RING, SNAP

RING SNAP

1шт.

33

215839A1

LEVER

1шт.

34

215799A1

NIPPLE, LUBE

NIPPLE

1шт.

35

215840A1

LEVER

1шт.

36

215135A1

SCREW

3шт.
