(5-04) - STEERING CYLINDER, 121B (DAH1215912-) / 221B (DAH2215913-)

Запчасти Case 221B (5-04) - STEERING CYLINDER, 121B (DAH1215912-) / 221B (DAH2215913-) (05) - STEERING

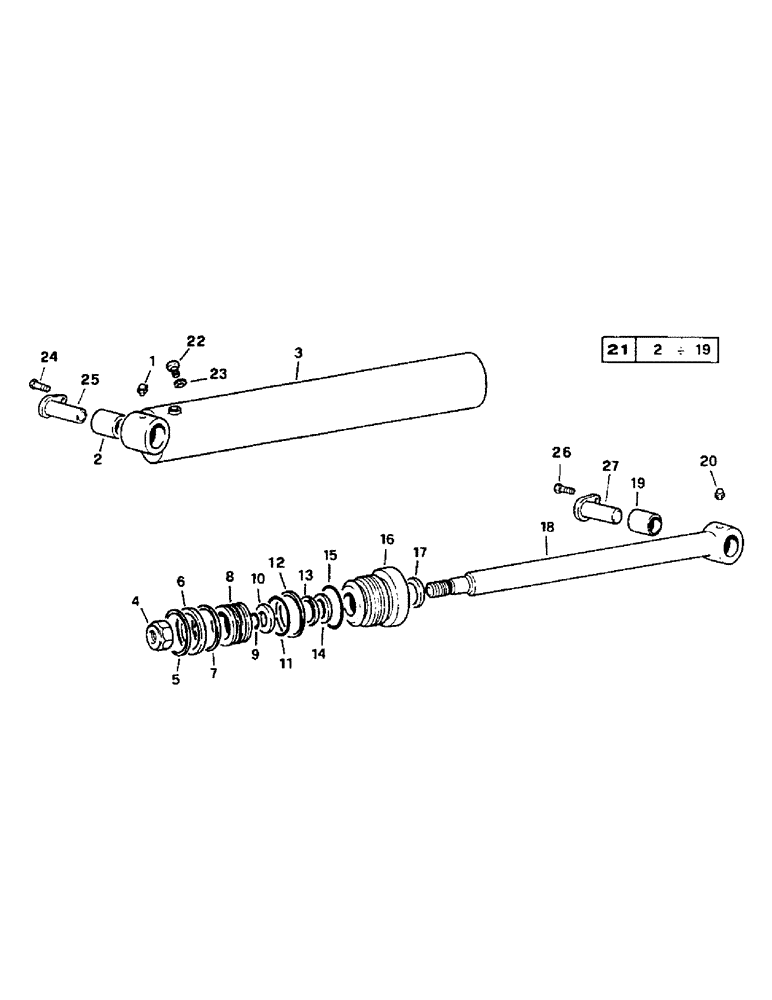

Схема запчастей Case 221B - (5-04) - STEERING CYLINDER, 121B (DAH1215912-) / 221B (DAH2215913-) (05) - STEERING
11
2
1
9
26
21
17
19
6
24
4
25
12
27
19
10
13
7
20
16
22
14
23
5
8
3
18
2
15
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

U445804

LUBE NIPPLE

1шт.

2

215297A1

BUSHING

1шт.

3

215298A1

JACK BODY

CYLINDER

1шт.

4

215299A1

NUT

1шт.

5

215300A1

BACK-UP RING

1шт.

6

215301A1

GASKET

1шт.

7

215300A1

BACK-UP RING

1шт.

8

215302A1

PISTON

1шт.

9

215303A1

O-RING

1шт.

10

215304A1

WASHER

1шт.

11

215305A1

O-RING

1шт.

12

215306A1

BACK-UP RING

1шт.

13

215307A1

GASKET

1шт.

14

215308A1

GASKET

1шт.

15

215269A1

O-RING

1шт.

16

215309A1

CYLINDER END CAP

BEARING

1шт.

17

215310A1

GASKET

1шт.

18

215311A1

PISTON ROD

1шт.

19

215297A1

BUSHING

1шт.

20

U445804

LUBE NIPPLE

1шт.

21

215312A1

CYLINDER ASSY.

1шт.

22

215313A1

SCREW

1шт.

23

215119A1

WASHER

1шт.

24

215040A1

SCREW,Hex, M10 x 20mm

1шт.

25

215314A1

PIN

1шт.

26

215040A1

SCREW,Hex, M10 x 20mm

1шт.

27

215314A1

PIN

1шт.

215315A1

SEAL PACKAGE

Consists Of : 5-7, 9, 11-15, 17

1шт.
