(4-04) - CONTROL PANEL, 121B (DAH1215912-) / 221B (DAH2215913-)

Запчасти Case 221B (4-04) - CONTROL PANEL, 121B (DAH1215912-) / 221B (DAH2215913-) (04) - ELECTRICAL SYSTEMS

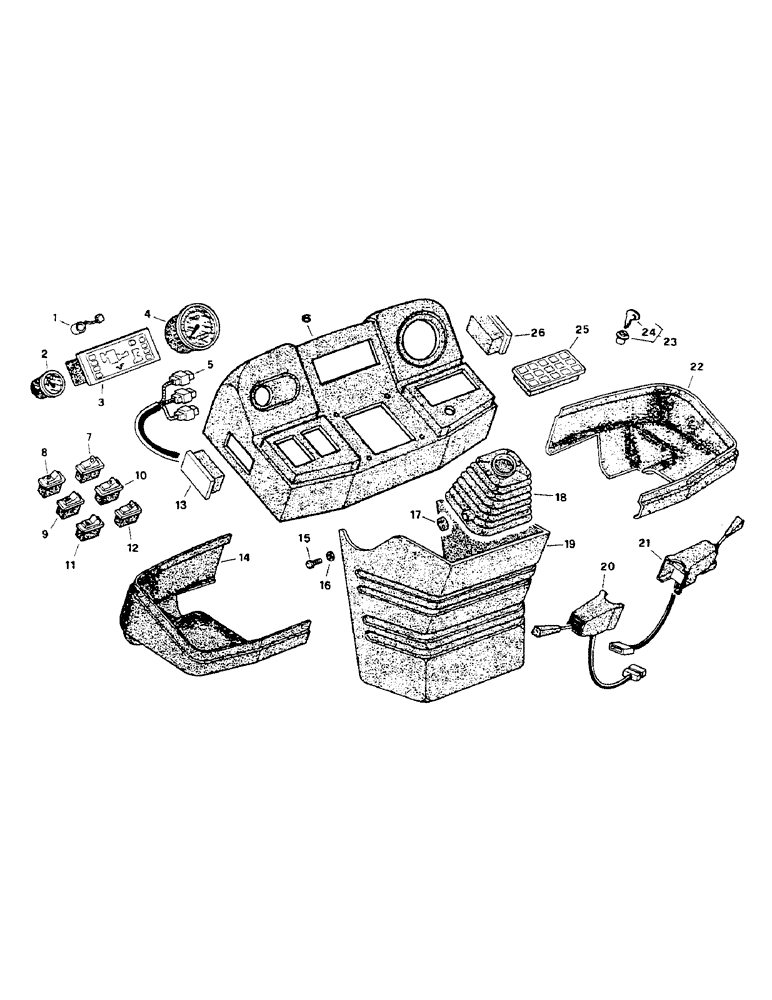

Схема запчастей Case 221B - (4-04) - CONTROL PANEL, 121B (DAH1215912-) / 221B (DAH2215913-) (04) - ELECTRICAL SYSTEMS
25
9
15
16
13
8
21
26
2
5
17
19
12
11
23
6
7
20
4
14
22
24
10
18
3
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

215475A1

BUZZER

1шт.

2

215476A1

INDICATOR

1шт.

3

215477A1

PANEL, INSTRUMENTS

PANEL, INSTRUMENT control

1шт.

4

215478A1

HOURMETER

COUNTER

1шт.

5

215479A1

MAKING-UP

JUNCTIONS connector : 1

1шт.

5

215480A1

MAKING-UP

JUNCTIONS connector : 2

1шт.

5

215481A1

MAKING-UP

JUNCTIONS connector : 4

1шт.

5

215482A1

MAKING-UP

JUNCTIONS connector : 6

1шт.

5

215483A1

MAKING-UP

JUNCTIONS connector : 8

1шт.

5

215484A1

MAKING-UP

JUNCTIONS connector : 11

1шт.

6

215485A1

SUPPORT

1шт.

7

215486A1

TOGGLE SWITCH

1шт.

8

215487A1

TOGGLE SWITCH

1шт.

9

215487A1

TOGGLE SWITCH

1шт.

10

215488A1

TOGGLE SWITCH

1шт.

11

215489A1

TOGGLE SWITCH

1шт.

12

215488A1

TOGGLE SWITCH

1шт.

13

215490A1

BOX, FUSE

1шт.

14

215491A1

DOOR COVER

1шт.

15

215492A1

SCREW

12шт.

16

215493A1

WASHER

12шт.

17

215494A1

PLUG

1шт.

18

215495A1

BELLOWS

1шт.

19

215496A1

DOOR COVER

1шт.

20

215497A1

TOGGLE SWITCH

SWITCH

1шт.

21

215488A1

TOGGLE SWITCH

1шт.

22

215499A1

DOOR COVER

1шт.

23

215500A1

CONNECTION,ELECTRIC

SWITCH

1шт.

24

215501A1

SET OF 2 KEYS

SPANNER

2шт.

25

215502A1

PANEL, INSTRUMENTS

PANEL, INSTRUMENT control

1шт.

26

215490A1

BOX, FUSE

1шт.
