(9-25A) - HYDRAULIC QUICK COUPLER, 121B (DAH1216844-) / 221B (DAH2216854-)

Запчасти Case 221B (9-25A) - HYDRAULIC QUICK COUPLER, 121B (DAH1216844-) / 221B (DAH2216854-) (09) - CHASSIS/ATTACHMENTS

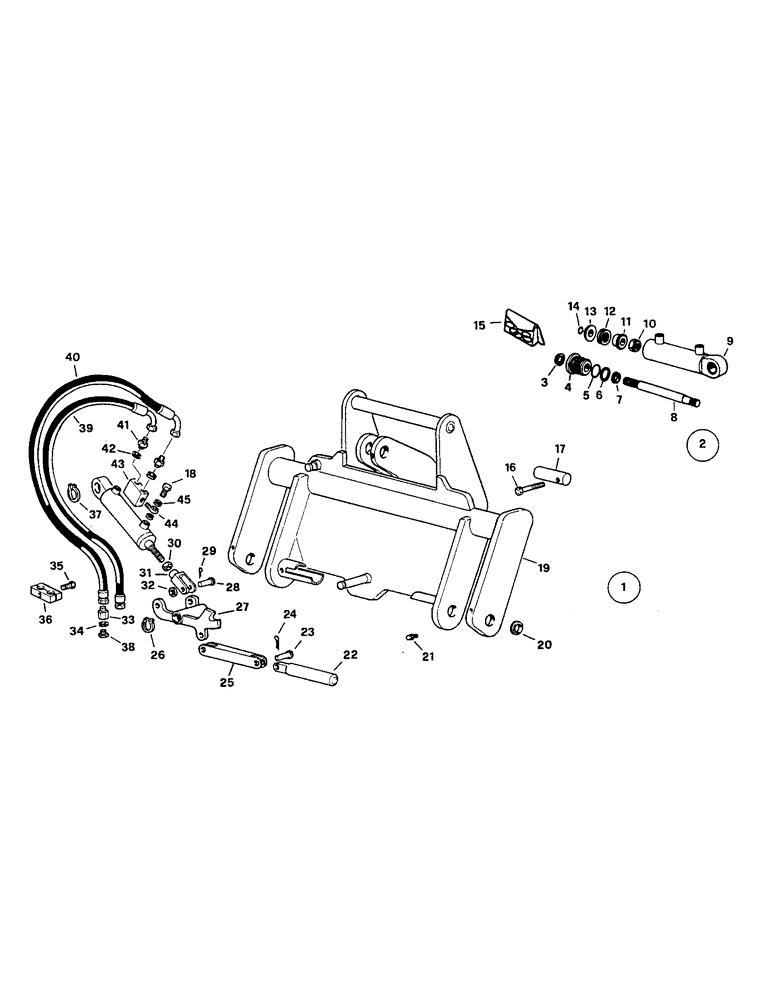

Схема запчастей Case 221B - (9-25A) - HYDRAULIC QUICK COUPLER, 121B (DAH1216844-) / 221B (DAH2216854-) (09) - CHASSIS/ATTACHMENTS
30
2
45
10
11
31
39
25
23
38
1
41
1
17
6
33
4
43
19
8
22
32
29
42
38
27
12
14
21
36
5
34
13
20
35
16
3
36
24
44
7
9
37
40
18
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

219121A1

FAST HITCH

COUPLER, Consist of: 2-44

1шт.

2

217053A1

CYLINDER ASSY.

hydraulic, Consist of: 3-14

1шт.

3

215440A1

GASKET

1шт.

4

215439A1

CYLINDER END CAP

BEARING gland

1шт.

5

215438A1

O-RING

1шт.

6

215437A1

BACK-UP RING

1шт.

7

215436A1

GASKET

1шт.

8

217058A1

PISTON ROD

1шт.

9

217057A1

JACK BODY

1шт.

10

215430A1

NUT

1шт.

11

215431A1

PISTON

1шт.

12

215432A1

GASKET

1шт.

13

215433A1

WASHER

1шт.

14

215434A1

O-RING

1шт.

15

215442A1

SEAL PACKAGE

1шт.

16

219115A1

SCREW

1шт.

17

219116A1

LARGE PIN

PIN, LARGE split

1шт.

18

216307A1

BANJO BOLT

1шт.

19

219114A1

FRAME ASSY

PLATE

1шт.

20

219113A1

BUSHING

2шт.

21

321204

LUBE NIPPLE,M6 x 1.0 x 16mm OAL

5шт.

22

219108A1

LARGE PIN

PIN, LARGE split

2шт.

23

215426A1

CLEVIS PIN

split

4шт.

24

215417A1

SPLIT PIN/SAFETY PIN

4шт.

25

219109A1

PITMAN

ROD ASSY.

2шт.

26

219110A1

CIRCLIP

1шт.

27

219111A1

PITMAN

CRANK

1шт.

28

215418A1

CLEVIS PIN

split

1шт.

29

215417A1

SPLIT PIN/SAFETY PIN

1шт.

30

215414A1

NUT

1шт.

31

215416A1

CLEVIS

FORK ram

1шт.

32

215415A1

WASHER

1шт.

33

215412A1

UNION

FITTING

2шт.

34

215171A1

GASKET

2шт.

35

216662A1

SCREW

4шт.

36

217059A1

FIXING BRACKET

4шт.

37

216805A1

RING, SNAP

RING SNAP

1шт.

38

215172A1

PLUG

2шт.

39

217051A1

HOSE

1шт.

40

217051A1

HOSE

1шт.

41

215408A1

UNION

FITTING

2шт.

42

215409A1

GASKET

2шт.

43

216305A1

VALVE POPPET

1шт.

44

217061A1

FITTING

2шт.

45

215409A1

GASKET

4шт.
