Запчасти Case 420CT (09-27) - CAB DOOR - WASHER SYSTEM (09) - CHASSIS

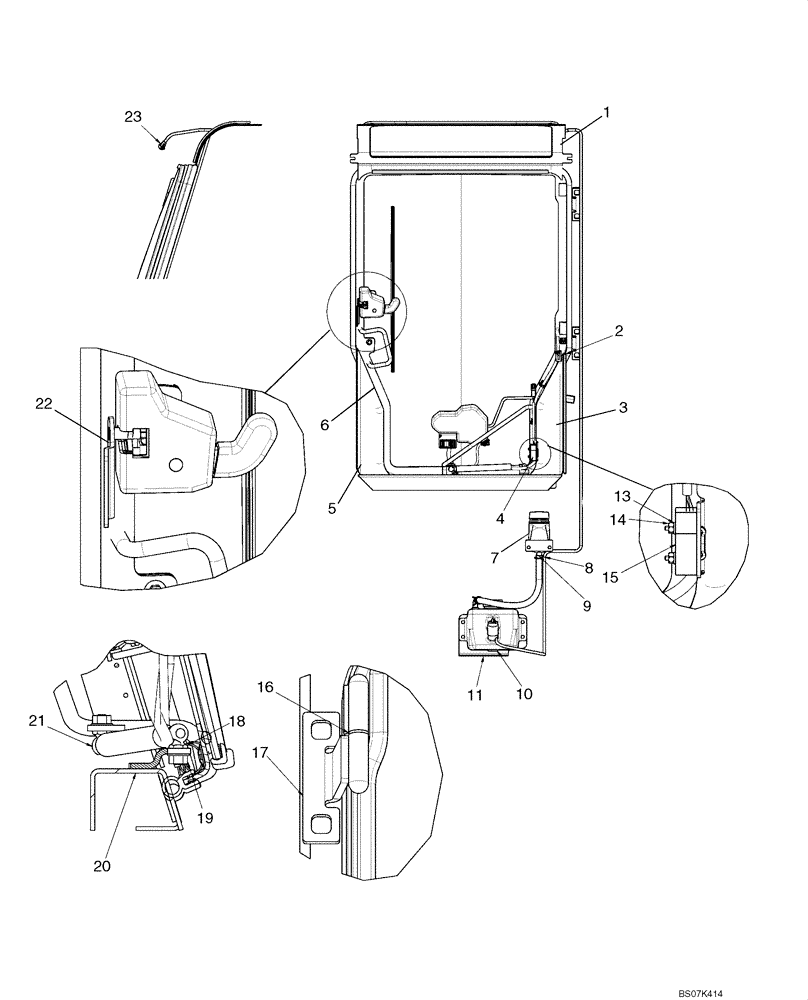

Схема запчастей Case 420CT - (09-27) - CAB DOOR - WASHER SYSTEM (09) - CHASSIS
13
15
2
18
3
20
22
11
1
7
6
19
9
23
17
10
14
8
4
5
21
16

Артикул

Название

Примечание

Количество

1

REF

INSTRUCTION

Visor; See Fig 09-29

1шт.

2

87669915

PLATE

Spacer Plate, Black

1шт.

3

87717215

BRACKET

Door Bracket, Lower RH

1шт.

4

87680073

U-BOLT

U-Bolt, Switch Mount

1шт.

5

87717210

BRACKET

Door Bracket, Lower LH

1шт.

6

87627706

DOOR

See Fig 09-28

1шт.

7

87655055

FILLER

Remote Washer Fill

1шт.

8

87712606

HOSE

Windshield Washer Tubing; No Longer Used, Order 87343662

1шт.

8

87343662

WINDSHIELD WASHER

Windshield Washer Tubing, 3.5mm X 2800mm (110 3/16 in.) Length

1шт.

9

87712605

HOSE,15.88mm ID x 364mm L

Remote Fill

1шт.

10

87714131

BOTTLE

Washer Bottle

1шт.

11

87672011

BRACKET

Washer Bracket

1шт.

12

516742

CLAMP,0.73" - 0.77"

2шт.

13

87529123

WASHER,0.16" ID x 0.38" OD x 0.05" Thk

WASHER, 0.156 X 0.375 X 0.049 in.

2шт.

14

87622767

NUT

Nut

2шт.

15

87051110

DOOR SWITCH

Switch, Door Open

1шт.

16

87599753

SPACER,10.21mm ID x 15.88mm OD x 2.03mm L

Bushing

2шт.

17

87717283

HINGE

Door Hinge

2шт.

18

87581669

BALL STUD,M8 x 29.50mm L

Ball Stud

1шт.

19

9804277

FLANGE NUT,Hex, M8 x 1.25, Cl 8

No Longer Used, Order 86619801

1шт.

19

86619801

FLANGE NUT,M8 x 1.25, Cl 8

1шт.

20

87722347

PLATE

Threshold, Black

1шт.

21

87642437

GAS STRUT

Gas Spring

1шт.

254307A1

CLIP

Used to hold on Gas Strut; Not Shown

1шт.

22

87642394

STRIKER PLATE

Latch

1шт.

Выбрано товаров: 25
