(72) - GUIDE BEAM HYDRAULIC CIRCUIT PRESSURE

Запчасти Case 688B (72) - GUIDE BEAM HYDRAULIC CIRCUIT PRESSURE (07) - HYDRAULIC SYSTEM

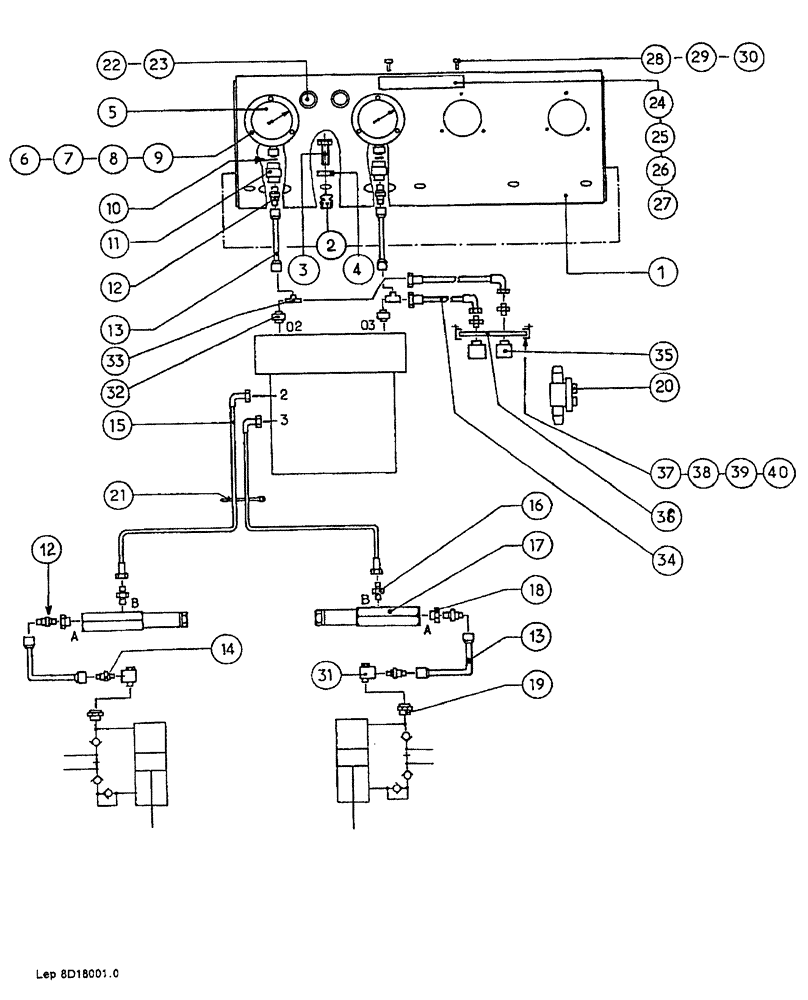

Схема запчастей Case 688B - (72) - GUIDE BEAM HYDRAULIC CIRCUIT PRESSURE (07) - HYDRAULIC SYSTEM
34
23
20
12
37
33
19
29
36
21
27
32
28
12
9
11
4
24
30
35
26
6
7
10
13
40
17
13
22
38
1
25
14
16
3
5
31
2
15
18
8
39
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

L8228214

SUPPORT

1шт.

2

Z35419

RIVET

5шт.

3

9706704

BOLT,Hex, M10 x 1.5 x 41.58mm, Cl 8.8

5шт.

4

W3528795

WASHER

10.25 x 7 x 25

5шт.

5

N41619

OIL PRESSURE GAUGE

2шт.

6

X833886

SCREW

M4 x 20 x 20

6шт.

7

M34603

WASHER

N4U

12шт.

8

V34703

WASHER

W4

6шт.

9

825-1404

NUT,M4, Cl 8

6шт.

10

PR30306

O-RING,0.07" Thk x 0.301" ID, -11, Cl 6, 90 Duro

2шт.

11

W344422

FITTING

2шт.

12

E4037516

MAKING-UP

4шт.

R7046042

GASKET

1шт.

13

P2144487

HOSE,2500.00 mm

4шт.

14

A3237549

HYD CONNECTOR

2шт.

R7046042

GASKET

1шт.

15

Q5431970

HOSE

630 mm

2шт.

16

R4037596

UNION

4шт.

R7046042

GASKET

1шт.

17

R5837760

VALVE POPPET

2шт.

18

K637362

RESTRICTOR

2шт.

R7046042

GASKET

1шт.

19

Q3737445

PLUG

2шт.

20

U2537447

PLUG

2шт.

R7046042

GASKET

1шт.

21

N51946

CLAMP

258 mm

1шт.

22

T641648

SIGHTGLASS

2шт.

23

M40560

LAMP

2шт.

24

L841718

COURTESY LIGHT

DOME LIGHT

1шт.

25

S40565

LAMP

2шт.

26

A6747257

ELECTRICAL WIRE

WIRE

1шт.

27

Z6747256

ELECTRICAL WIRE

WIRE

1шт.

28

NLS

NO LONGER SERVICED

2шт.

29

C4328717

WASHER

4.25 x 3 x 10

4шт.

30

825-1404

NUT,M4, Cl 8

2шт.

31

E5837795

FITTING

2шт.

32

B4237567

FITTING

4шт.

R7046042

GASKET

1шт.

33

U1237211

UNION

2шт.

34

H5431940

HOSE

1250 mm

2шт.

35

P2741636

ELECTRO/HYD CONTACT

2шт.

36

M3522852

LARGE PLATE

PLATE, LARGE

1шт.

37

R1436963

CLASP

2шт.

38

86977786

BOLT,Hex, M6 x 1 x 25mm, Cl 8.8

2шт.

39

F234513

SAFETY NUT

M6

2шт.

40

B3528799

WASHER

6.25 x 4 x 15

4шт.
