(62) - BOOM HEIGHT LIMITER HYDRAULIC CIRCUIT

Запчасти Case 688B (62) - BOOM HEIGHT LIMITER HYDRAULIC CIRCUIT (07) - HYDRAULIC SYSTEM

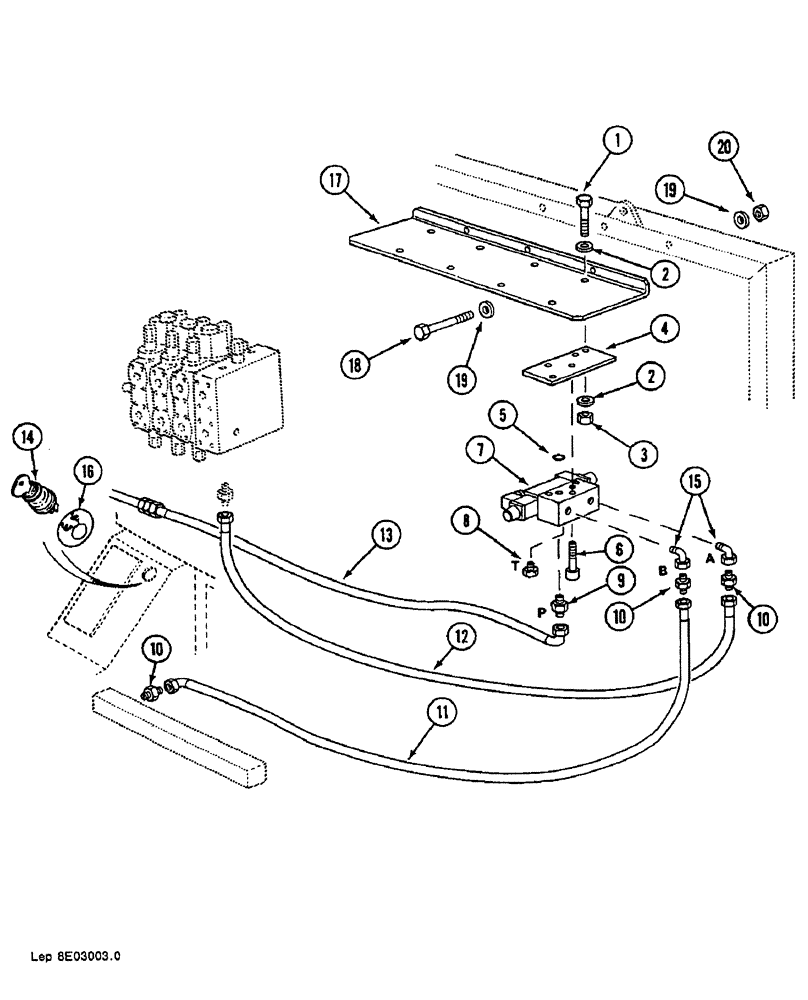

Схема запчастей Case 688B - (62) - BOOM HEIGHT LIMITER HYDRAULIC CIRCUIT (07) - HYDRAULIC SYSTEM
18
17
10
19
4
14
2
19
2
3
7
11
5
6
10
1
15
12
13
8
20
16
9
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

386045

BOLT,Hex, M8 x 1.25 x 45mm, Cl 8.8

2шт.

2

M4328795

WASHER

8.25 x 6 x 15

4шт.

3

A134596

SAFETY NUT

M8

2шт.

4

L4223362

LARGE PLATE

PLATE, LARGE

1шт.

5

P1130463

O-RING

2шт.

6

931527R1

HEX SOC SCREW,M8 x 65mm, Cl 10.9

3шт.

7

REF

INSTRUCTION

BRACKET, See Page : 66

1шт.

8

U2537447

PLUG

1шт.

R7046042

GASKET

11.5 x 16.5 x 1.5

1шт.

9

K3237581

UNION

M14

1шт.

R7046042

GASKET

11.5 x 16.5 x 1.5

1шт.

10

E3237530

UNION

M14

3шт.

R7046042

GASKET

11.5 x 16.5 x 1.5

1шт.

11

A5431956

HOSE

1800 mm

1шт.

12

Q5931944

HOSE

800 mm

1шт.

13

K5431965

HOSE

800 mm

1шт.

14

J1541675

SWITCH

1шт.

15

N1737018

ANGLE

2шт.

16

D351581

ADHESIVE

1шт.

17

A2724419

SUPPORT

1шт.

18

J1133839

SCREW

M10 x 45 x 45

3шт.

19

N4328796

WASHER

10.25 x 7 x 20

6шт.

20

G34598

SAFETY NUT

M10

3шт.
