(20) - ELECTRIC CIRCUIT (OPERATORS COMPARTMENT)

Запчасти Case 688B (20) - ELECTRIC CIRCUIT (OPERATORS COMPARTMENT) (06) - ELECTRICAL SYSTEMS

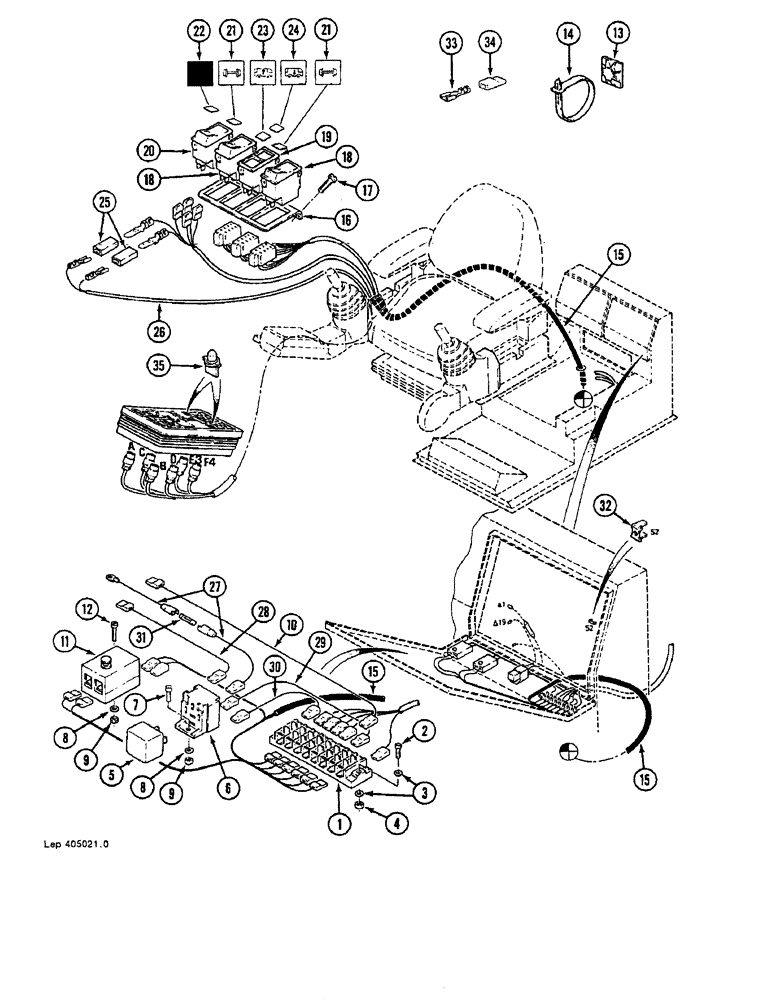

Схема запчастей Case 688B - (20) - ELECTRIC CIRCUIT (OPERATORS COMPARTMENT) (06) - ELECTRICAL SYSTEMS
34
22
32
20
31
35
15
23
29
33
21
9
8
12
3
14
8
27
18
28
13
10
5
18
17
4
9
19
30
16
6
11
1
2
26
7
21
15
24
15
25
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

NLS

NO LONGER SERVICED

1шт.

2

K32531

SCREW,Hex, M4 x 20, 3.6

2шт.

3

M34603

WASHER

4шт.

4

L3034538

NUT

2шт.

5

L3041116

RELAY,24V, 20A

24V

1шт.

6

A40710

KIT

1шт.

7

S32538

SCREW,Sltd Truss Hd, M5 x 16

1шт.

8

P34605

WASHER

4шт.

9

V834574

SAFETY NUT

3шт.

10

K2152211

HARNESS

1шт.

11

U1340711

CASE

2шт.

12

U32540

SCREW,Flat Csk Hd, M5 x 25

1шт.

13

J3036928

BASE

1шт.

14

S1436941

MOUNTING CLIP

1шт.

15

G2052296

HARNESS

1шт.

16

M8128257

SUPPORT

1шт.

17

E32549

SCREW,Hex, M6 x 16mm

M6 x 16

1шт.

18

E2141281

SWITCH

2шт.

19

H2141284

SUPPORT

1шт.

20

N2141243

SWITCH

1шт.

21

C2851565

LARGE PLATE

PLATE, LARGE

2шт.

22

D2851566

SYMBOLS

SYMBOL

1шт.

23

A2851563

LARGE PLATE

PLATE, LARGE

1шт.

24

B2851564

SYMBOL

1шт.

25

B40941

CONNECTION,ELECTRIC

2шт.

26

H2052297

HARNESS

1шт.

27

J2052298

HARNESS

1шт.

28

Z2152201

HARNESS

1шт.

29

A2152202

HARNESS

1шт.

30

K2052299

HARNESS

1шт.

31

A841294

FUSE

16A

1шт.

32

W640961

CONNECTION

1шт.

33

G2036955

CLIP,ELECTRICAL

7шт.

34

Q1540485

ELECTRIC INSULATION

7шт.

35

D1140504

LAMP BOARD

2шт.
