Запчасти Case 688B (92) - CAB (05) - UPPERSTRUCTURE CHASSIS

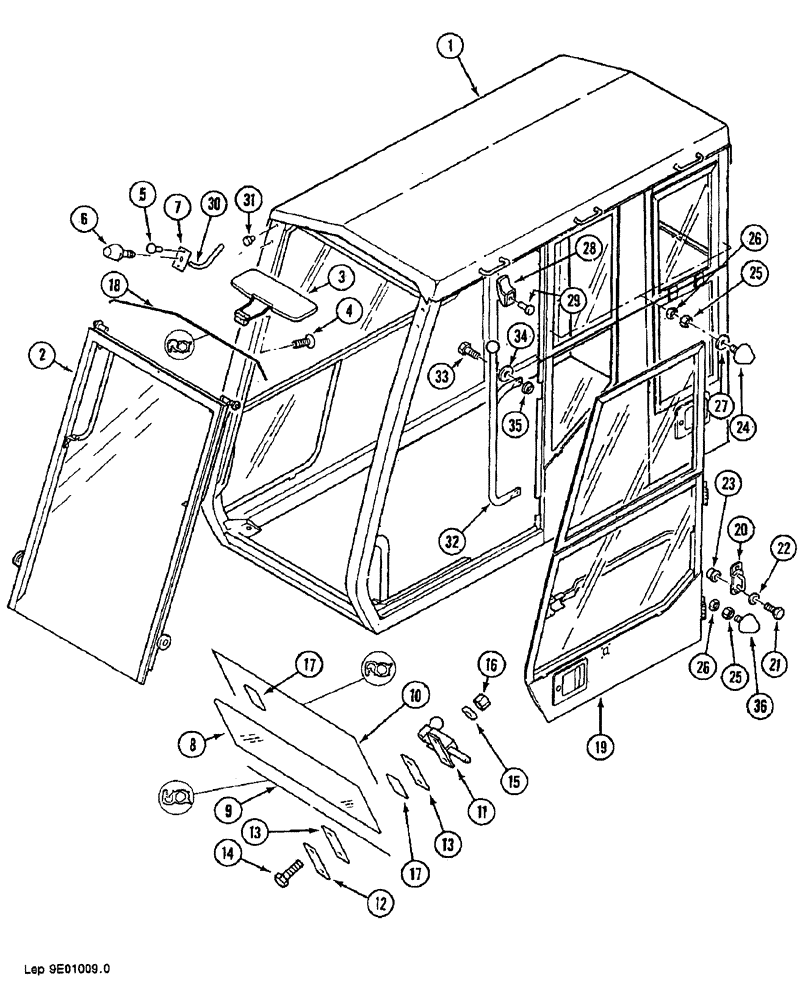

Схема запчастей Case 688B - (92) - CAB (05) - UPPERSTRUCTURE CHASSIS
16
30
31
34
21
33
24
27
28
13
20
4
15
13
18
26
32
22
6
9
10
35
17
14
11
12
23
7
19
25
36
2
26
29
3
1
8
17
5
25
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

Q9143848

CAB

1шт.

2

REF

INSTRUCTION

WINDSCREEN, See page: 94

1шт.

3

E47027

VISOR, SUN

1шт.

4

A41424

SEAL

2шт.

5

1328414C1

RIVET,Pop, 4mm OD x 22mm L

2шт.

6

L4143207

JET

1шт.

7

Z3522840

LARGE PLATE

PLATE, LARGE

1шт.

8

S2447009

GLASS

1шт.

9

S9346089

SEAL

1шт.

10

H9646023

SEAL

1шт.

11

H1352062

LATCH ASSY.

2шт.

12

X3522816

LARGE PLATE

PLATE, LARGE

2шт.

13

A4441438

LARGE PLATE

PLATE, LARGE

4шт.

14

120101

BOLT,Hex, M6 x 1 x 30mm, Cl 8.8

4шт.

15

U35001

WASHER

7шт.

16

F234513

SAFETY NUT

M6

4шт.

17

M3240458

MUDFLAP

2шт.

18

J9646070

GASKET

1шт.

19

REF

INSTRUCTION

DOOR, See Page: 96

1шт.

20

U1652016

CATCH PLATE

1шт.

21

120100

BOLT,M6 x 20mm, Cl 8.8

2шт.

22

U35001

WASHER

2шт.

23

F35425

RIVET

2шт.

24

P9554926

STOP

2шт.

25

43362

NUT,M8 x 1.25, Cl 10

2шт.

26

L34211

NUT,M8

2шт.

27

715853R1

RING

1шт.

28

3234176R1

COAT HOOK

1шт.

29

S35413

RIVET

2шт.

30

M1103643

PIPE

1шт.

31

W3237454

PLASTIC PLUG

2шт.

32

T9554930

HANDLE

1шт.

33

43140

BOLT,Hex, M10 x 1.5 x 30mm, Cl 8.8

2шт.

34

W35003

WASHER

M10

3шт.

35

Z35419

RIVET

2шт.

36

N9554925

STOP

1шт.
