(82) - FLOOR EXTENSION ASSEMBLY

Запчасти Case 688B (82) - FLOOR EXTENSION ASSEMBLY (05) - UPPERSTRUCTURE CHASSIS

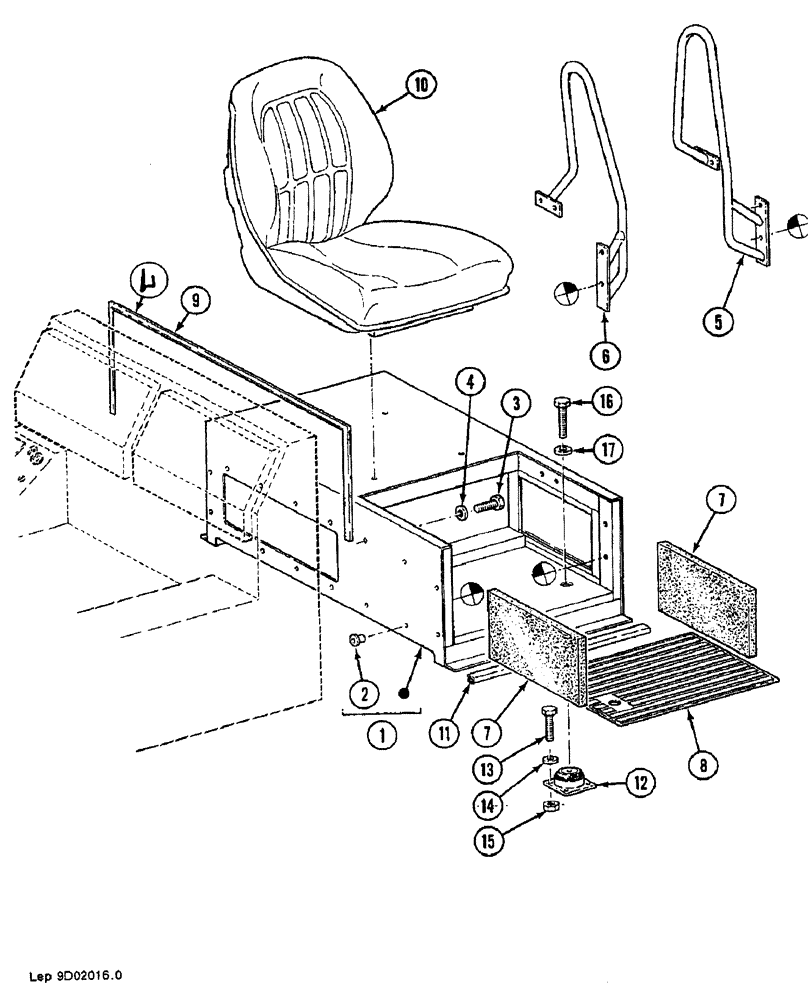

Схема запчастей Case 688B - (82) - FLOOR EXTENSION ASSEMBLY (05) - UPPERSTRUCTURE CHASSIS
8
10
14
9
3
11
12
7
5
15
16
7
1
6
17
4
2
13
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

E3054979

EXTENSION

1шт.

2

F35448

RIVET,8mm OD x 18mm L

M8

16шт.

3

43127

BOLT,Hex, M8 x 1.25 x 25mm, Cl 8.8

26шт.

4

V3528794

WASHER

26шт.

5

L4747946

GRAB RAIL

right

1шт.

6

L4747946

GRAB RAIL

left

1шт.

7

S4741489

LARGE PLATE

PLATE, LARGE

2шт.

8

Q4741487

1шт.

9

R4741488

1шт.

10

X2447083

1шт.

11

W4841405

600 mm

2шт.

12

M4441449

SUPPORT

2шт.

13

J1133839

SCREW

M10 x 45 x 45

4шт.

14

W3528795

WASHER

4шт.

15

G34598

SAFETY NUT

4шт.

16

86629541

BOLT,Hex, M12 x 1.75 x 40mm, Cl 8.8

2шт.

17

U3528793

WASHER

2шт.
