Запчасти Case 688B (78) - SWING COMPONENTS (04) - UNDERCARRIAGE

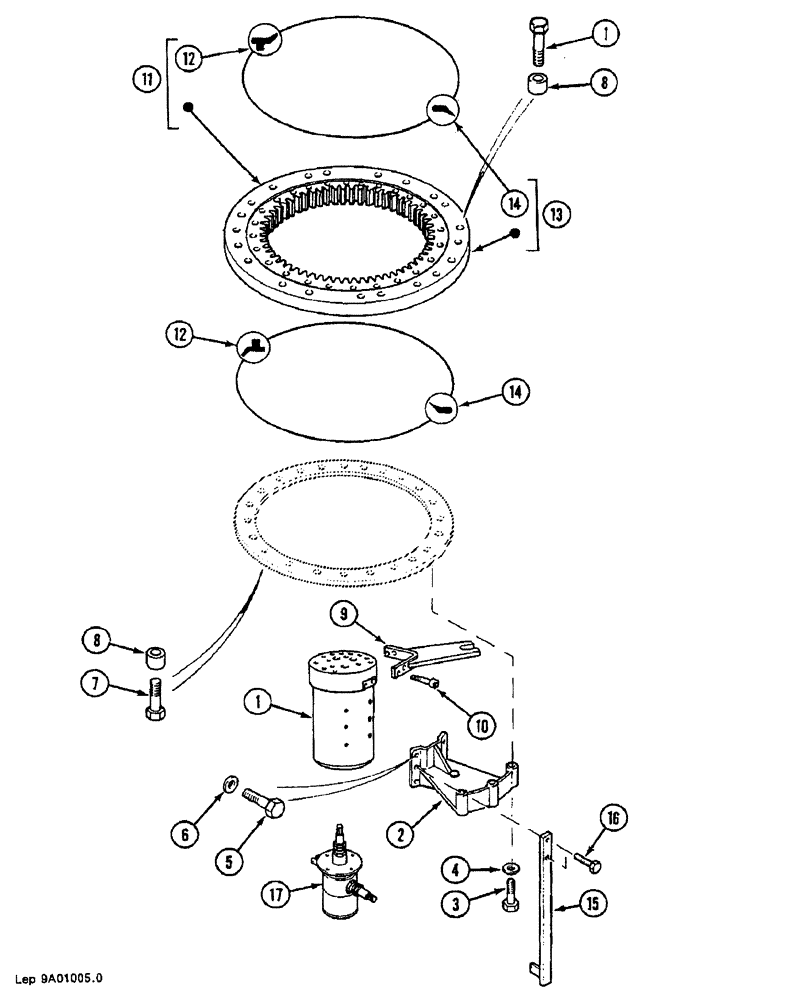

Схема запчастей Case 688B - (78) - SWING COMPONENTS (04) - UNDERCARRIAGE
14
16
3
8
17
6
7
14
15
11
1
13
4
2
5
12
9
10
8
12
7

Артикул

Название

Примечание

Количество

1

REF

INSTRUCTION

TURNING JOINT, See Page : 64

1шт.

2

N2346173

SUPPORT

1шт.

3

X1633872

SCREW

M20 x 150, 10.9

3шт.

4

H5428789

WASHER

21 x 7 x 35

3шт.

5

V933819

BOLT,Hex, M12 x 55, 8.8, Full Thd

6шт.

6

S4328731

WASHER

12.5 x 24 x 30

6шт.

7

87015557

BOLT,Hex, M20 x 100mm, Cl 10.9

43шт.

8

U4528718

SHIM

21 x 40 x 35

43шт.

9

W7628292

STOP LOCK

1шт.

10

L1232971

SCREW,Hex Skt Hd, M12 x 30mm, Cl 10.9

4шт.

11

N2239913

SLEWING RING

1шт.

12

M8046009

GASKET

2шт.

13

N2239913

SLEWING RING

1шт.

14

X9346071

SEAL

2шт.

15

T7828297

RETAINER

1шт.

16

C1033806

SCREW,M12 x 70mm

M12 x 70 x 70

2шт.

17

REF

INSTRUCTION

TURNING JOINT, See Page : 34

1шт.

Выбрано товаров: 17
