(42) - REAR RAIL GUIDE SUPPORT

Запчасти Case 688B (42) - REAR RAIL GUIDE SUPPORT (04) - UNDERCARRIAGE

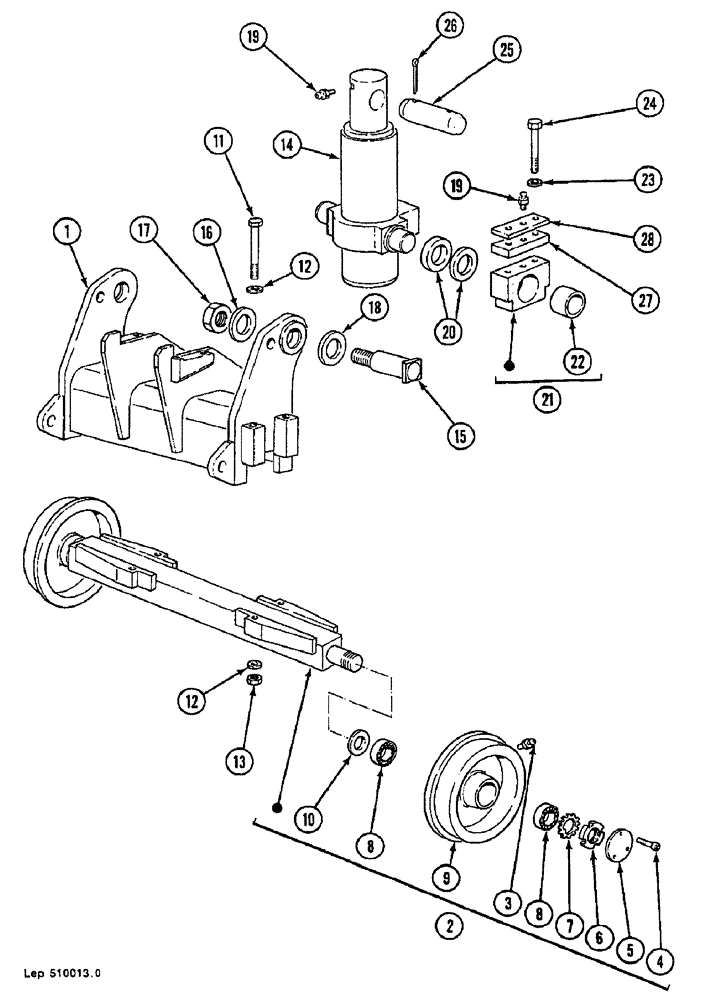

Схема запчастей Case 688B - (42) - REAR RAIL GUIDE SUPPORT (04) - UNDERCARRIAGE
19
27
7
3
1
6
23
24
8
9
12
26
18
28
11
15
19
17
10
16
12
2
25
22
5
21
20
8
13
14
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

C8554944

FRAME

1шт.

2

J1746513

AXLE, REAR

AXLE REAR

1шт.

3

J45801

LUBE NIPPLE,M8 x 1.25

2шт.

4

864-6030

HEX SOC SCREW,M6 x 30mm, Cl 8.8

M6 x 25

6шт.

5

M4540303

COVER

2шт.

6

T134521

SLOTTED NUT

M90

2шт.

7

S45372

WASHER

90

2шт.

8

Q139808

BEARING

4шт.

9

R742041

WHEEL

2шт.

10

J1145569

WASHER

2шт.

11

B1633829

SCREW

M24 x 275

4шт.

12

G4628733

WASHER

25 x 8 x 45

8шт.

13

X834576

SAFETY NUT

M24

4шт.

14

REF

INSTRUCTION

CYLINDER, see standard catalog

1шт.

15

H3430917

LARGE PIN

PIN, LARGE 75

2шт.

16

U1945335

WASHER

2шт.

17

U834504

SAFETY NUT

M45

2шт.

18

K3145351

WASHER

76 x 130 x 2

1шт.

19

W45836

LUBE NIPPLE,1/8"-27 NPT

5шт.

20

Q245424

WASHER

66 x 110 x 2

1шт.

21

M5123422

CYLINDER END CAP

2шт.

22

M2228780

BUSHING

65 x 85 x 57

1шт.

23

G4628733

WASHER

25 x 8 x 45

4шт.

24

U1533842

SCREW

M24 x 180

4шт.

25

E1827653

PIN

60

1шт.

26

K1827681

PIN

2шт.

27

E4723307

BLOCK

ep8

1шт.

28

F4723308

BLOCK

ep3

1шт.
