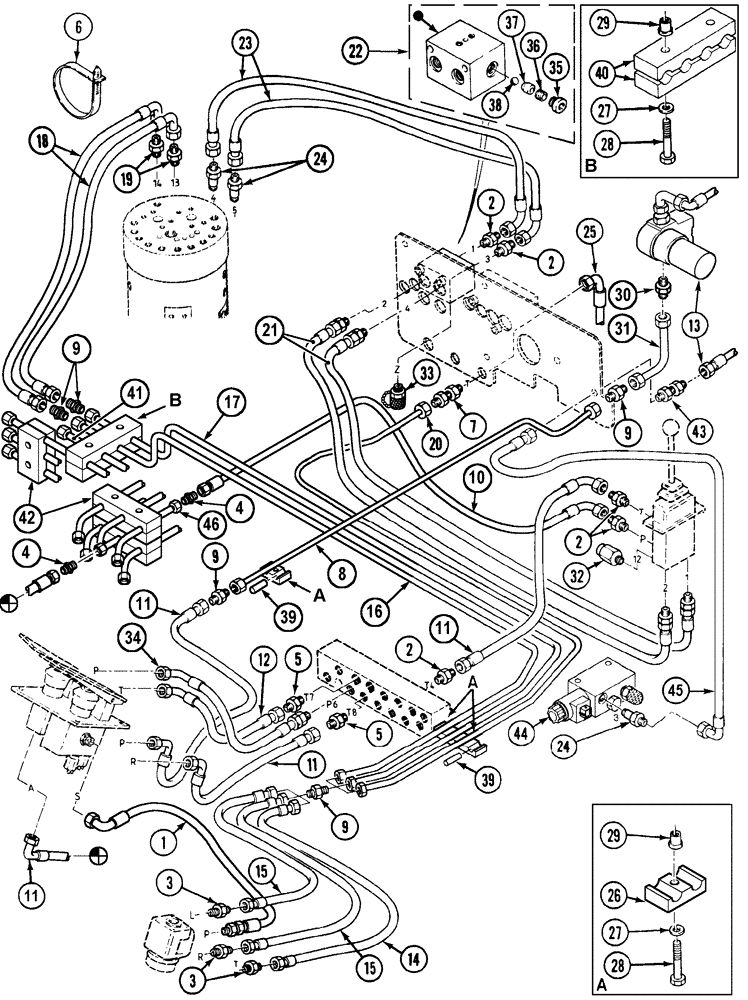

Запчасти Case 788 (08D-10) - HYDRAULIC CIRCUIT OPERATORS COMPARTMENT 788PSU (07) - HYDRAULIC SYSTEM

1

REF

INSTRUCTION

Brake Circuit, See Page(s) 8D-17

1шт.

2

E3237530

UNION

5шт.

R7046042

GASKET

11,5 x 16,5 x 1,5

1шт.

3

G3237532

UNION

3шт.

S2230418

GASKET

15,7 x 20,9 x 1,5

1шт.

4

J3237534

UNION

2шт.

5

U3237544

UNION

2шт.

S2230418

GASKET

15,7 x 20,9 x 1,5

1шт.

6

V336923

CLAMP

175 mm

1шт.

6

N51946

CLAMP

275 mm

1шт.

7

W3237569

UNION

1шт.

8

Z5837629

PIPE

1шт.

9

L3237536

UNION

7шт.

10

K5431965

HOSE

800 mm (31-1/2 in)

1шт.

11

B6531955

HOSE

630 mm (24-7/8 in)

4шт.

12

J8131911

HOSE

710 mm (28 in)

1шт.

13

REF

INSTRUCTION

Brake Circuit, See Standard Catalog

1шт.

14

W8031988

HOSE

450 mm (17-3/4 in)

1шт.

15

S5431972

HOSE

500 mm (19-3/4 in)

2шт.

16

D5837633

PIPE

1шт.

17

E5837634

PIPE

1шт.

18

P5431969

HOSE

1000 mm (39-3/8 in)

2шт.

19

P4237510

UNION

2шт.

S2230418

GASKET

15,7 x 20,9 x 1,5

1шт.

20

F5837635

PIPE

1шт.

21

REF

INSTRUCTION

Circuit, Hydraulic, See Page(s) 8D-15

1шт.

22

Q5143343

BLOCK ASSY.

1шт.

23

K5431942

HOSE

1250 mm (49-1/4 in)

2шт.

24

K3237581

UNION

3шт.

R7046042

GASKET

11,5 x 16,5 x 1,5

1шт.

25

REF

INSTRUCTION

Circuit, Hydraulic, See Standard Catalog

1шт.

26

P5220346

SHIN

3шт.

27

715853R1

RING

M8 N

5шт.

28

386045

BOLT,Hex, M8 x 1.25 x 45mm, Cl 8.8

5шт.

29

F35448

RIVET,8mm OD x 18mm L

M8 x 21

5шт.

30

M3237583

UNION

M22

1шт.

G1145268

GASKET

19,6 x 24,3 x 1,5

1шт.

31

V5137690

PIPE

1шт.

32

N1241851

ELECTRO/HYD CONTACT

5 bar, See Standard Catalog

1шт.

33

A3237549

HYD CONNECTOR

1шт.

R7046042

GASKET

11,5 x 16,5 x 1,5

1шт.

34

REF

INSTRUCTION

Brake Circuit, See Standard Catalog

1шт.

35

U2537447

PLUG

M14 x 1,5 mm

1шт.

R7046042

GASKET

11,5 x 16,5 x 1,5

1шт.

36

K32899

SCREW

1шт.

37

H5043332

SEAT

1шт.

38

Q31018

BALL

1шт.

39

Z302633

TUBE

Length 30 mm (1-1/4 in), Order Quantity 1

1шт.

40

P5420331

FIXING BRACKET

2шт.

41

REF

INSTRUCTION

Circuit, Hydraulic, See Page(s) 8D-3

1шт.

42

REF

INSTRUCTION

Brake Circuit, See Page(s) 8D-19

1шт.

43

U3237567

UNION

1шт.

44

R5243394

VALVE

See Standard Catalog

1шт.

45

W5931904

HOSE

500 mm (19-3/4 in)

1шт.

46

D4137657

PIPE

1шт.
