(09E-12) - WINDSHIELD 788P / 788PSU

Запчасти Case 788 (09E-12) - WINDSHIELD 788P / 788PSU (05.1) - UPPERSTRUCTURE CHASSIS/ATTACHMENTS

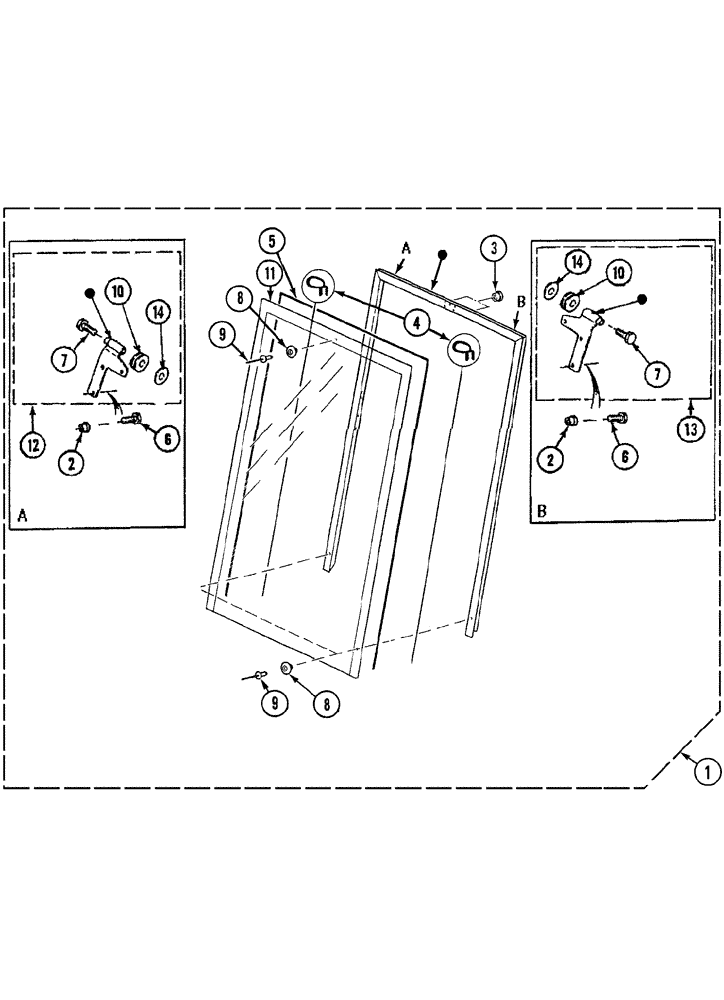

Схема запчастей Case 788 - (09E-12) - WINDSHIELD 788P / 788PSU (05.1) - UPPERSTRUCTURE CHASSIS/ATTACHMENTS
10
2
14
8
8
9
7
11
1
4
5
3
1
14
7
2
13
12
6
9
12
13
6
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

DI-1385301

WINDSHIELD

Consists Of Ref. Numbers 1-14

1шт.

2

DI-33831

INSERT

M8

6шт.

3

C35445

RIVET

M6

3шт.

4

J9646093

GASKET

2шт.

5

DI-40294

GASKET

3500 mm (137-7/8 in)

1шт.

6

DI-40404

SCREW,M8 x 20mm

M8 x 20

6шт.

7

DI-42534

SCREW,M14 x 55mm

M14 x 55

2шт.

8

1328415C1

SPACER

3шт.

9

1328414C1

RIVET,Pop, 4mm OD x 22mm L

3шт.

10

DI-42114

RING

2шт.

11

V2447035

GLASS

1шт.

12

DI-42703

LOCK

1шт.

13

DI-42704

LOCK

1шт.

14

DI-42533

WASHER

M14 L

2шт.
