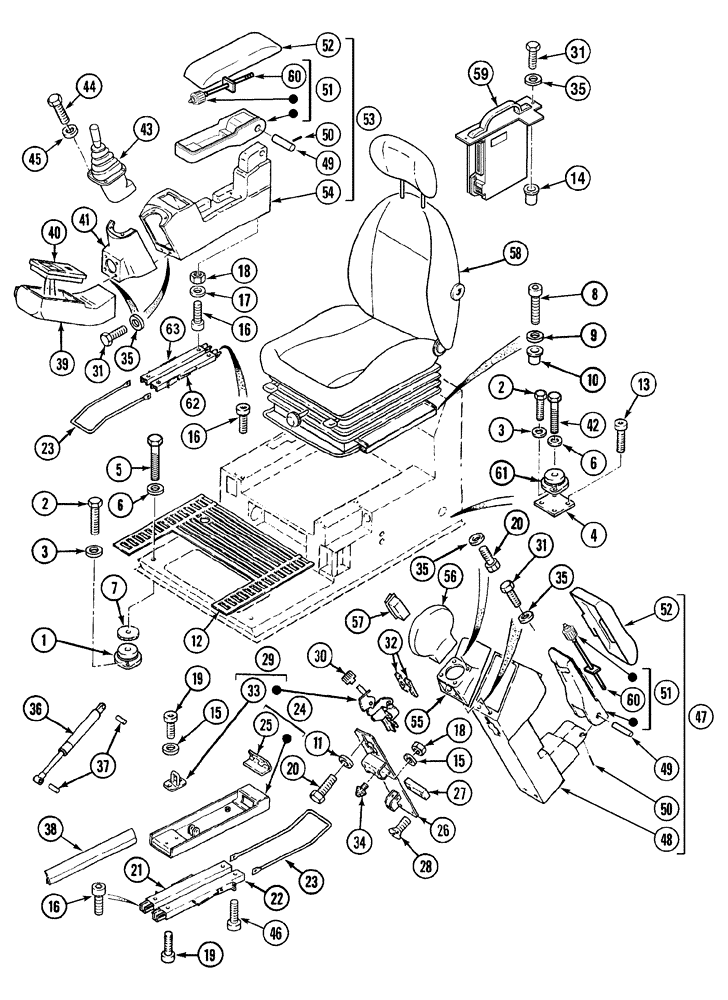

Запчасти Case 788 (09D-06) - OPERATORS COMPARTMENT 788P / 788PSU (05.1) - UPPERSTRUCTURE CHASSIS/ATTACHMENTS

1

N5141432

SUPPORT

2шт.

2

120112

BOLT,Hex, M10 x 1.5 x 40mm, Cl 8.8, Full Thd

8шт.

3

N4328796

WASHER

10,25 x 7 x 20

8шт.

4

W2323227

LARGE PLATE

PLATE, LARGE

2шт.

5

86562594

BOLT,Hex, M12 x 110mm, Cl 8.8

2шт.

6

U3528793

WASHER

12,5 x 8 x 30

4шт.

7

N35064

WASHER

2шт.

8

NLS

NO LONGER SERVICED

M8 x 30

4шт.

9

V3528794

WASHER

8,25 x 6 x 20

4шт.

10

F35448

RIVET,8mm OD x 18mm L

M8 x 21

4шт.

11

U35001

WASHER

M6 N

4шт.

12

H4841438

MAT

1шт.

13

14420221

HEX SOC SCREW,M10 x 30mm, Cl 8.8

4шт.

14

F35425

RIVET

M6

2шт.

15

715853R1

RING

M8 N

6шт.

16

G1332925

SCREW,Hex Skt Hd, M8 x 22mm

12шт.

17

V3528794

WASHER

8,25 x 6 x 20

4шт.

18

A134596

SAFETY NUT

M8

6шт.

19

H32920

SCREW

M8 x 16

4шт.

20

86977786

BOLT,Hex, M6 x 1 x 25mm, Cl 8.8

8шт.

21

C7747138

SLIDE

1шт.

22

B7747137

SLIDE

1шт.

23

F1652049

HANDLE

2шт.

24

W3054995

CASE

1шт.

25

A736667

HINGE

1шт.

26

P3226292

LARGE PLATE

PLATE, LARGE

1шт.

27

U3723166

LARGE PLATE

PLATE, LARGE

1шт.

28

N32465

HEX SOC SCREW,M10 x 25mm, Cl 10.9

2шт.

29

Z1652020

ASSEMBLY

1шт.

30

X4841452

END FITTING

1шт.

31

120101

BOLT,Hex, M6 x 1 x 30mm, Cl 8.8

8шт.

32

F3526135

LARGE PLATE

PLATE, LARGE

2шт.

33

C1352057

CATCH PLATE

1шт.

34

N741463

STOP

2шт.

35

B3528799

WASHER

6,25 x 4 x 15

12шт.

36

G1436931

GAS STRUT

1шт.

37

W35739

SPLIT PIN/SAFETY PIN

2шт.

38

X303161

GASKET

Length 345 mm (13-5/8 in), Order Quantity 1

1шт.

39

G4243230

CASE

1шт.

40

REF

INSTRUCTION

Circuit, Electrical, See Standard Catalog

1шт.

41

C8228252

COVER

1шт.

42

374887

BOLT,Hex, M12 x 1.75 x 100mm, Cl 8.8

2шт.

43

REF

INSTRUCTION

Circuit, Hydraulic, See Page(s) 8D-3 - 8D-13

1шт.

44

86977789

BOLT,Hex, M6 x 1.0 x 35mm, Cl 8.8

8шт.

45

B3528799

WASHER

6,25 x 4 x 15

8шт.

46

G32919

SCREW,Hex Skt Hd, M8 x 10mm

2шт.

47

P4343218

SUPPORT

1шт.

48

NSS

NOT SOLD SEPARAT

Support

1шт.

49

L6527801

PIN

1шт.

50

P35732

SPLIT PIN/SAFETY PIN

1шт.

51

M4243281

SUPPORT

1шт.

52

Q4243238

ARMREST

1шт.

53

T4343222

SUPPORT

1шт.

54

NSS

NOT SOLD SEPARAT

Support

1шт.

55

D8228253

COVER

1шт.

56

D4641495

GRAB RAIL

1шт.

57

Q3743287

ASH TRAY

1шт.

58

D2547023

SEAT

See Page(s) 9D-21

1шт.

59

REF

INSTRUCTION

Box, See Standard Catalog

1шт.

60

G9443852

STEM

1шт.

61

N5141432

SUPPORT

2шт.

62

D7747139

SLIDE

1шт.

63

E7747140

SLIDE

1шт.
