(08D-16) - HYDRAULIC CIRCUIT STEERING BRAKE 788P / 788PSU

Запчасти Case 788 (08D-16) - HYDRAULIC CIRCUIT STEERING BRAKE 788P / 788PSU (07) - HYDRAULIC SYSTEM

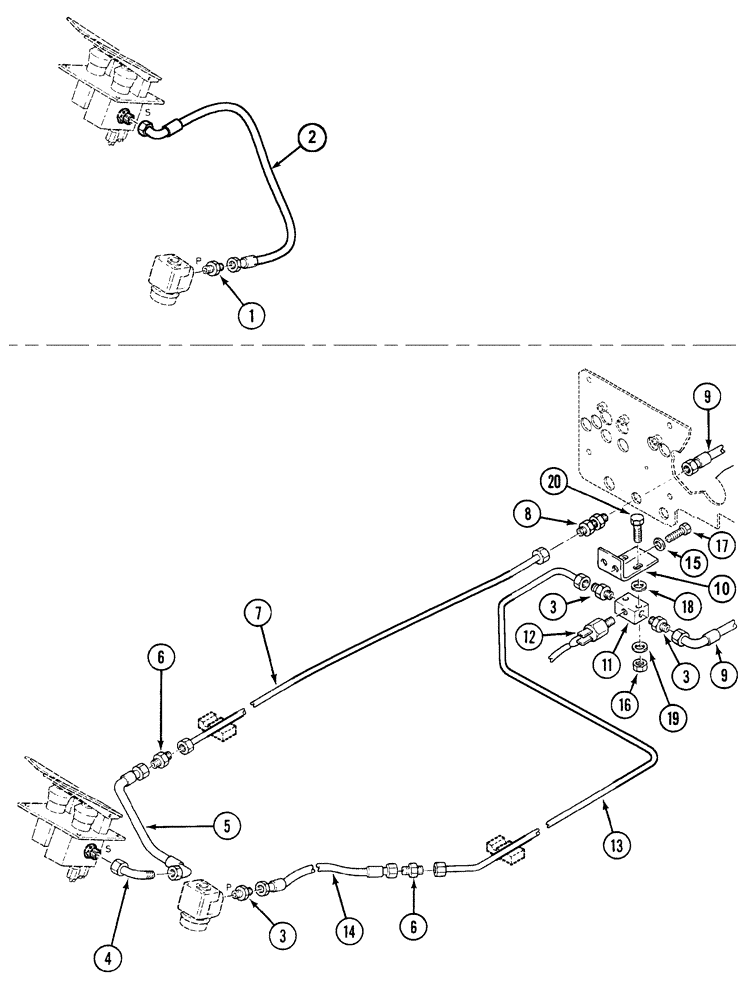

Схема запчастей Case 788 - (08D-16) - HYDRAULIC CIRCUIT STEERING BRAKE 788P / 788PSU (07) - HYDRAULIC SYSTEM
11
20
7
17
19
3
5
3
3
10
14
1
9
2
18
16
4
8
13
6
12
3
6
15
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

G3237532

UNION

1шт.

S2230418

GASKET

15,7 x 20,9 x 1,5

1шт.

2

E6731920

HOSE

500 mm (19-3/4 in)

1шт.

Germany

1шт.

Austria

1шт.

Switzerland

1шт.

3

G3237532

UNION

3шт.

S2230418

GASKET

15,7 x 20,9 x 1,5

1шт.

4

Q1737020

ANGLE

1шт.

5

J8031953

HOSE

560 mm (22-1/8 in)

1шт.

6

L3237536

UNION

2шт.

7

X5837628

PIPE

1шт.

8

W3237569

UNION

1шт.

9

REF

INSTRUCTION

Circuit, Hydraulic, See Page(s) 8D-7 - 8D-11

1шт.

10

D5124196

LARGE PLATE

PLATE, LARGE

1шт.

11

E5243337

BLOCK ASSY.

1шт.

12

REF

INSTRUCTION

Circuit, Electrical, See Page(s) 4-3

1шт.

13

C5837632

PIPE

1шт.

14

S5431972

HOSE

500 mm (19-3/4 in)

1шт.

15

V35002

WASHER

M8 N

2шт.

16

F234513

SAFETY NUT

M6

2шт.

17

120104

BOLT,Hex, M8 x 1.25 x 20mm, Cl 8.8

2шт.

18

B3528799

WASHER

6,25 x 4 x 15

2шт.

19

U35001

WASHER

M6 N

2шт.

20

T133808

SCREW

M6x45

2шт.
