Запчасти Case 921G (39.100.090) - LIFT ARM, Z-BAR (39) - FRAMES AND BALLASTING

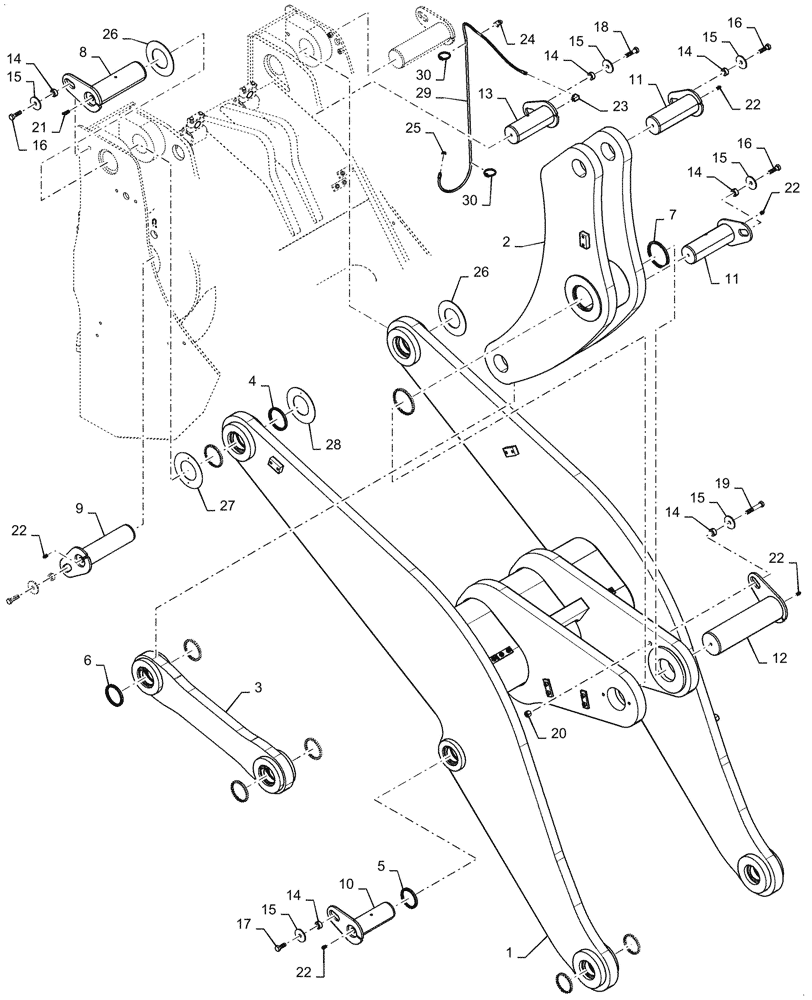

Схема запчастей Case 921G - (39.100.090) - LIFT ARM, Z-BAR (39) - FRAMES AND BALLASTING
15
17
11
15
22
30
21
7
4
20
19
23
22
30
24
11
25
2
22
14
6
13
18
15
26
26
15
14
1
14
10
14
28
3
27
16
16
29
8
5
14
9
15
12
14
15
22
22
16

Артикул

Название

Примечание

Количество

1

47641662

LIFT ARM

Z-Bar

1шт.

1

47724174

LIFT ARM

Z-Bar NH

1шт.

2

47724171

BELLCRANK

Bellcrank Assy

1шт.

3

84527287

LIFT LINK

Dump Assy

1шт.

4

86982500

SEAL,95.12mm ID x 111.15mm OD x 9.77mm Thk

4шт.

5

365523A1

WIPER SEAL

8шт.

6

S92653

WIPER

4шт.

7

84238525

SEALING RING

2шт.

8

47909419

PIN

Lift Arm

2шт.

9

87308904

PIN,82.55mm OD x 308mm L

Lift Cylinder, Chassis

2шт.

10

87308953

PIN,82.55mm OD x 239.5mm L

Lift Cylinder, Arm

2шт.

11

84327613

PIN

Dump Link

2шт.

12

84327610

PIN,114.3mm OD x 419mm L

Bellcrank

1шт.

13

84327606

PIN

Tilt Cylinder

1шт.

14

L125100

SPACER,17.48mm ID x 31.75mm OD x 14.3mm Thk

10шт.

15

496-81025

WASHER,21/32" x 2 1/2" x .188", HDN

10шт.

16

627-16050

BOLT,Hex, M16 x 2 x 50mm, Cl 10.9, Full Thd

6шт.

17

627-16040

BOLT,Hex, M16 x 2 x 40mm, Cl 10.9, Full Thd

2шт.

18

827-16060

BOLT,Hex, M16 x 2 x 60mm, Cl 10.9

1шт.

19

827-16090

BOLT,Hex, M16 x 2 x 90mm, Cl 10.9

1шт.

20

832-10416

NUT,M16 x 2, Cl 8

1шт.

21

219-41

LUBE NIPPLE,65 Degree Elbow, 1/8" - 27 NPTF

1шт.

22

219-1

LUBE NIPPLE,1/8" - 27 NPTF

8шт.

23

328082A1

ELBOW

1шт.

24

515-2495

CLAMP,3/8", Insul, 7/16" Bolt

1шт.

25

F53473

LOCK NUT,1/8-27 NPSM

1шт.

26

105917A1

WASHER,98mm ID x 176mm OD x 3.5mm Thk

1шт.

27

87308470

WASHER

1шт.

28

87308469

WASHER

1шт.

29

318012A1

FLEXIBLE HOSE

Grease Line

1шт.

30

L11541

CABLE TIE,203.2mm L, Nylon

2шт.

Выбрано товаров: 31
