(90.118.010[02]) - VAR - 782510, 782511 - RIGHT SIDE STEP INSTALLATION

Запчасти Case 821G (90.118.010[02]) - VAR - 782510, 782511 - RIGHT SIDE STEP INSTALLATION (90) - PLATFORM, CAB, BODYWORK AND DECALS

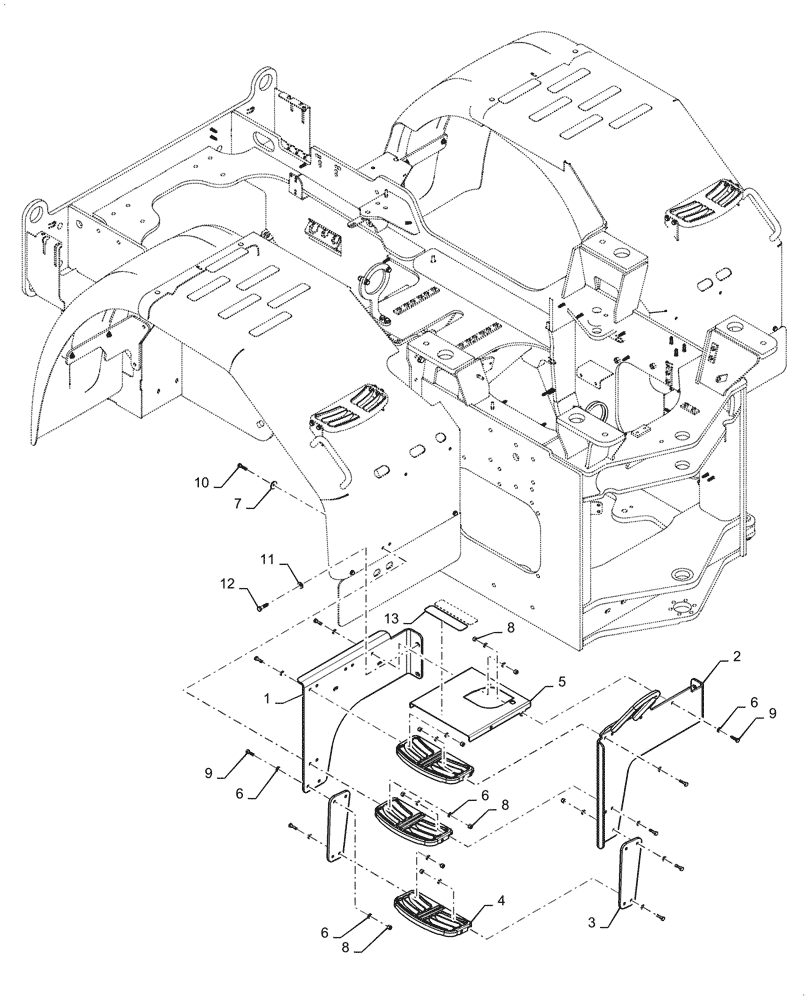

Схема запчастей Case 821G - (90.118.010[02]) - VAR - 782510, 782511 - RIGHT SIDE STEP INSTALLATION (90) - PLATFORM, CAB, BODYWORK AND DECALS
1
4
9
6
11
8
9
2
6
13
6
10
8
3
7
8
6
5
12
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

47912118

SUPPORT

RH Step, Rear

1шт.

2

47912122

SUPPORT

RH Step, Front

1шт.

3

47894712

STRAP

Bottom Step

2шт.

4

47639539

STEP

3шт.

5

47912494

PLATFORM

1шт.

6

895-11010

WASHER,11mm ID x 20mm OD x 2mm Thk

44шт.

7

39519

WASHER,10.31mm ID x 34.9mm OD x 3.57mm Thk

2шт.

8

832-10410

NUT,M10 x 1.5, Cl 8

23шт.

9

627-10035

BOLT,Hex, M10 x 1.5 x 35mm, Cl 10.9, Full Thd

21шт.

10

627-10040

BOLT,Hex, M10 x 1.5 x 40mm, Cl 10.9, Full Thd

2шт.

11

896-15012

WASHER,13.5mm ID x 28mm OD x 4mm Thk

4шт.

12

627-12045

BOLT,Hex, M12 x 1.75 x 45mm, Cl 10.9, Full Thd

4шт.

13

D55216

PAD,2" x 9"

2шт.
