(35.100.030) - TILT CYLINDER ASSEMBLY

Запчасти Case 821G (35.100.030) - TILT CYLINDER ASSEMBLY (35) - HYDRAULIC SYSTEMS

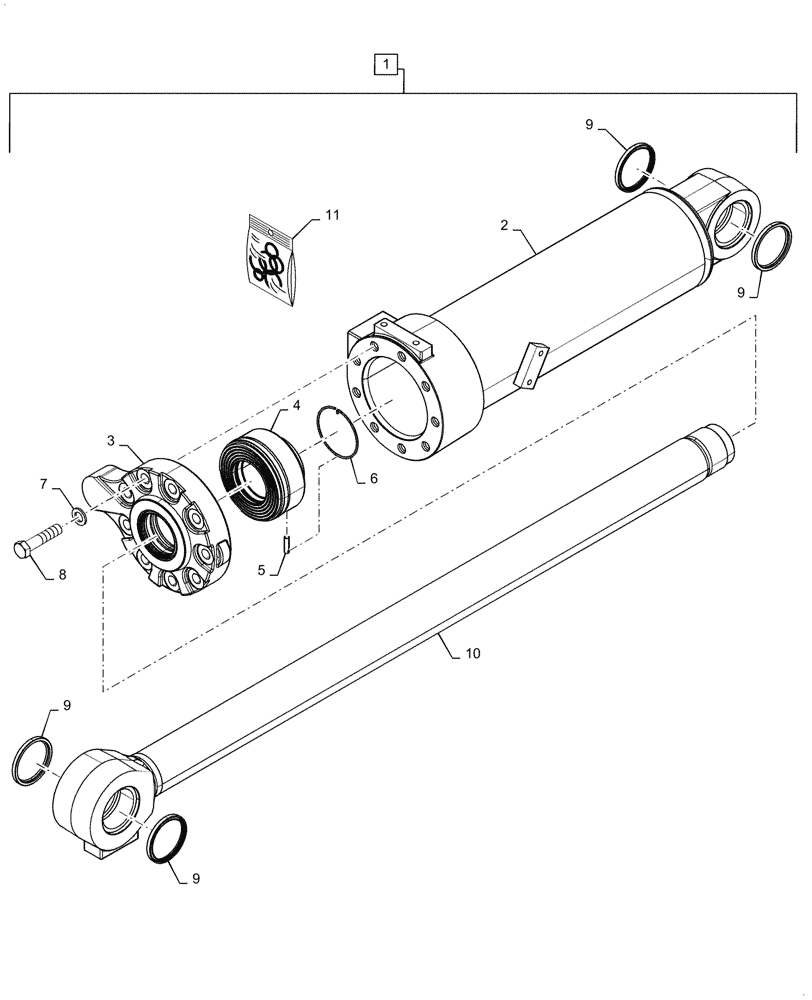

Схема запчастей Case 821G - (35.100.030) - TILT CYLINDER ASSEMBLY (35) - HYDRAULIC SYSTEMS
3
10
5
4
1
9
11
9
9
2
9
8
6
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87696086

HYDRAULIC CYLINDER,Double Acting, 88.9mm Rod, 599.6mm Stroke

Incl 1 - 11, XR

1шт.

1

87337180

CYLINDER ASSY.,Double Acting, 88.9mm Rod, 599.6mm Stroke

Incl 1 - 11, Z-Bar

1шт.

2

84233766

TUBE

1шт.

3

87309055

GLAND

1шт.

4

87529740

PISTON ASSY

1шт.

5

G106602

LOCK PIN

1шт.

6

1980390C1

RING, SNAP

1шт.

7

G32317

WASHER,33.34mm ID x 63.5mm OD x 2.38mm Thk

9шт.

8

827-20090

BOLT,Hex, M20 x 2.5 x 90mm, Cl 10.9

9шт.

9

365523A1

WIPER SEAL

4шт.

10

87696079

ROD

1шт.

11

87529743

SEAL KIT

Service

1шт.
